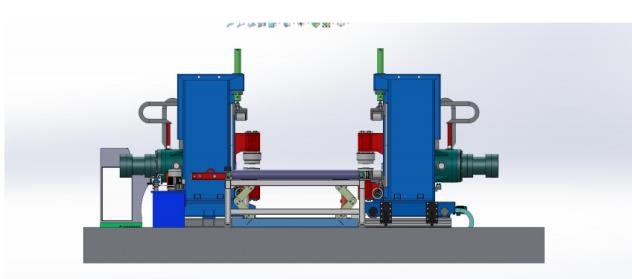

H 型鋼臥式矯正設備主要用于矯正焊接完成后的 H 型鋼。設備采用一端矯正 輪固定，一段為可移動式，通過內部機械作用力矯正 H 型鋼。矯正輪位置高低可 調能夠適用多種不同翼板高度的 H 型鋼構件。設備與前后兩端輸送輥道整體配合完成 H 型鋼構件的矯正，實現矯正的自動化功能。矯正機同時矯正 H 型鋼兩側的翼緣板，矯正效率比單側矯正提高三倍。矯正次數根據工件板厚及變形量的不同來確定。
|
WSJ-60臥式矯正機 |
||||
|
序號 |
內容 |
|
技術參數 |
備注 |
|
1 |
適用H型鋼規格 |
翼板寬度(mm) |
200-800 |
|
|
2 |
翼板厚度(mm) |
6-60 |
|
|
|
3 |
腹板高度(mm) |
200-1500 |
此為標準配置，腹板高度可定制 |
|
|
4 |
腹板厚度(mm) |
6-40 |
|
|
|
5 |
構件長度(mm) |
4000-12000 |
|
|
|
6 |
構件材質 |
≤Q355 |
|
|
|
7 |
設備配置 |
矯正形式 |
H型臥式矯正 |
|
|
8 |
矯正機架數量（套） |
2 |
1個固定1個浮動 |
|
|
9 |
機架移動導軌 |
100kg/米重軌 |
精密機加工 |
|
|
10 |
機架移動方式 |
機械傳動 |
減速機+離合器 |
|
|
11 |
傳動減速機數量 |
1 |
|
|
|
12 |
傳動電機功率（KW） |
1.1 |
|
|
|
13 |
輸入滾道長度（mm） |
12000 |
|
|
|
14 |
輸入滾道電機功率（KW） |
2.2 |
|
|
|
15 |
輸出滾道長度（mm） |
12000 |
|
|
|
16 |
輸出滾道電機功率（KW） |
2.2 |
|
|
|
17 |
滾筒規格 |
159*10*1600 |
|
|
|
18 |
滾筒軸承 |
UCP212 |
|
|
|
19 |
矯正方式 |
傳動輥浮動，壓輥定高 |
|
|
|
20 |
矯正輥材質 |
35CrMo |
鍛金調精淬 |
|
|
21 |
矯正軸材質 |
35CrMo |
鍛金調精 |
|
|
22 |
|
矯正壓力 |
110T |
單側機架 |
|
23 |
矯正傳動輥傳動方式 |
液壓馬達直聯 |
|
|
|
24 |
傳動扭矩（N.M） |
20778 |
單側機架 |
|
|
25 |
矯正速度（mm/min） |
2800-5600 |
流量可調 |
|
|
26 |
矯正輥精度控制 |
液壓缸 |
手動 |
|
|
27 |
矯正輥升降形式 |
液壓缸 |
手動 |
|
|
28 |
矯正輥升降行程 |
350mm |
|
|
|
29 |
矯正輥升降傳動形式 |
壓軌滑動副 |
|
|
|
30 |
上側翼板壓緊輥數量（個） |
2+2 |
每個機架2個 |
|
|
31 |
壓緊方式 |
液壓 |
|
|
|
32 |
下側翼板托輥數量（個） |
2+2 |
每個機架2個 |
|
|
33 |
托輥方式 |
螺旋升降機 |
手動 |
|
|
34 |
矯正壓輥位移 |
跟傳動輥聯動 |
傳動比1:2 |
|
|
35 |
矯正壓輥位移微調 |
液壓 |
|
|
|
36 |
數量（套） |
2+2 |
單側機架 |
|
|
38 |
設備總功率（KW） |
35.5 |
|
|
|
39 |
設備外形尺寸（長*寬*高） |
27000*5500*3100 |
|
