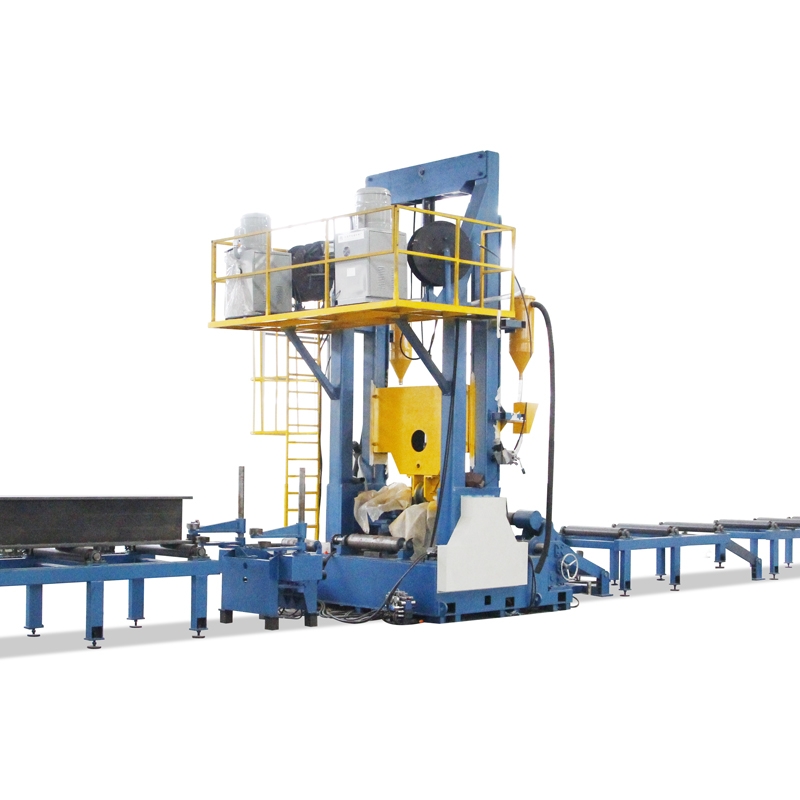

拼焊矯一體機是對H型鋼進行拼裝、焊接、矯正的專用設備，它將由組立機、龍門焊、矯正機三臺設備來完成的工序集中在一臺設備來進行，顯著提高了生產效率，降低了設備成本，節省了設備安裝空間，是高效生產H型鋼和T型鋼的生產設備
1.拼裝主機采用重型組立機的結構，腹板翼板自動對中定位，使得拼裝精度和拼裝效率顯著提高。
2.牢固的焊槍固定機構獨立設置，不僅可以調節高度和水平移動位置，還可以在兩個方向調節焊槍的角度，操作簡單，方便調整不同的角度，確保了焊縫的成形美觀。
3.矯正輔機具有獨特的設計結構，兩個矯正輪在油缸的失去下可以主動矯正工件，矯正機構不會擋住焊縫處的視線，共壓力液壓系統，壓力均衡使得焊槍的調整和焊縫質量的觀察非常方便。
4.拼裝主機可以與矯正輔機拆開單獨作為拼焊機或組立機使用，調整方便，可以根據需求隨時調整設備工作方式，方便車間機器布局，可以實現H型鋼組立、H型鋼矯正的單獨作業；是鋼結構企業升級H型鋼設備的主要發展方向，型鋼拼焊矯靈活多變的方式給生產過程帶來諸多便利。
翼板寬度： 200-800 mm
翼板厚度： 6-25   mm

腹板高度： 200-1800 mm
腹板厚度： 6-14   mm

工件長度： 2000－15000 mm
加工速度： 200-2000mm/min
輥道長度： 30000   mm
電氣總成：   采用交流變頻器調速

焊接方式：   埋弧角焊縫焊接
