多功能分體式水切割機
一、設備型號及數量
多功能分體式水切割機 1臺
二、技術參數
|
項 目 |
單位 |
參數值 |
||
|
工作壓力 |
MPa |
48 |
||
|
噴嘴直徑 |
mm |
1.02 |
||
|
切割速度 |
cm/min |
14 |
||
|
噪聲聲壓級 |
dB（A） |
＜90 |
||
|
外形尺寸（長×寬×高） |
高壓動力部分 |
mm |
1000×460×600 |
|
|
高壓砂漿混合裝置 |
400×460×600 |
|||
|
設備重量 |
高壓動力部分 |
kg |
200 |
|
|
高壓砂漿混合裝置 |
90 |
|||
|
電動機 |
型號 |
- |
YBK3-160L-4 |
|
|
功率 |
kW |
15 |
||
|
電壓 |
V |
(380/660)1140/660 |
||
|
磨料罐 |
容積 |
L |
28 |
|
|
磨料類型 |
- |
金剛砂 |
||
|
磨料粒度 |
# |
60目 |
||
三、技術要求
1、額定工作壓力在48MPa以上，耐壓有1.5倍以上。
2、高壓膠管承壓70MPa以上，耐壓有4倍以上。
3、 切割10mm厚Q345鋼板，要求達到140mm/min以上。
4、一次性填料大于25L以上，避免頻繁加料。

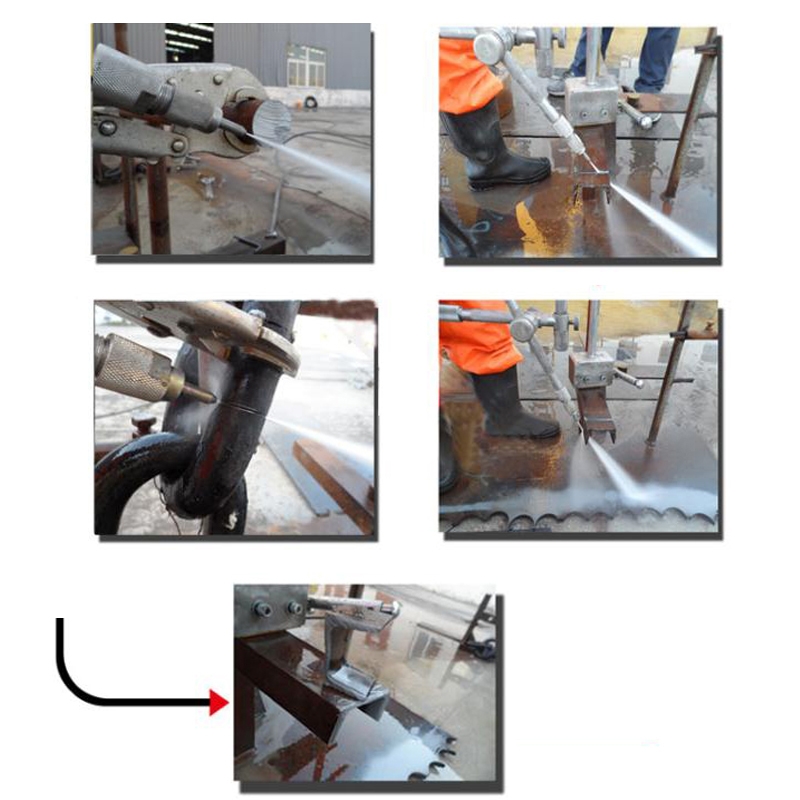

5、要有輔助切割工裝，切割槍體能卡住卡死，防止彈崩。
6、切割槍與主機之間高壓膠管要有帆布或彈簧護套，運轉部分要有護罩。
7、磨料罐爆裂壓力大于100MPa。
8、要求能夠切削100mm以上Q345圓鋼。
9、設備寬度不能大于60cm，能在狹小空間內抬扛，單個裝置重量不能超過200Kg，能夠人工搬運，便于移動。
10、可以360度切割作業。
11、要求分體式設計，動力裝置與砂漿裝置可分離三百米以上。
四、其他要求
1、乙方應具備合格的企業資質證明材料（包括煤安標志證，產品合格證等）。
2、乙方所提供的產品符合國家級有關行業的技術標準，并且符合最新版的《煤礦安全規程》的要求。
3、設備應滿足執行標準：GB/T26136-2010《超高壓水切割機》。
4、該規格書所提的技術要求，并未包括所有的技術細節及要求，凡屬于設備正常運行所必備的裝置、元件等，除特別注明外，應包括在供貨范圍內。
五、供貨范圍
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
|
主 機 |
|||||
|
1 |
多功能礦用分體式高壓水射流裝置 |
1 |
套 |
|
|
|
隨機附件 |
|||||
|
1 |
磨料 |
20 |
袋 |
半噸 |
|
|
2 |
噴沙管 |
2 |
支 |
1.02×0.76 |
|
|
3 |
耐震壓力表6MPa |
1 |
塊 |
|
|
|
4 |
耐震壓力表80MPa |
1 |
塊 |
|
|
|
5 |
膠管 |
1 |
根 |
50米、4P10、快速接頭 |
|
|
6 |
膠管 |
1 |
根 |
30米、4P10、快速接頭 |
|
|
7 |
膠管 |
1 |
根 |
20米、4P10、快速接頭 |
|
|
8 |
手持槍 |
1 |
套 |
|
|
|
9 |
萬向工裝 |
1 |
套 |
|
|
|
10 |
大力鉗工裝 |
1 |
套 |
|
|
|
11 |
對絲 |
2 |
個 |
快速接頭 |
|
|
12 |
進水管接頭 |
1 |
個 |
礦用高壓膠管接頭 |
|
|
13 |
密封圈 |
1 |
套 |
|
|
|
隨機工具 |
|||||
|
1 |
工具 |
1 |
套 |
活口扳手兩把、六方扳手一套 |
|
|
2 |
工具包 |
1 |
個 |
|
|
|
3 |
測量棒 |
1 |
個 |
|
|
|
4 |
面罩 |
2 |
套 |
|
|
|
5 |
防護服 |
1 |
套 |
|
|
|
6 |
通針 |
1 |
盒 |
|
|
|
隨機文件 |
|||||
|
1 |
水切割機安標書 |
1 |
份 |
附掃描電子版 |
|
|
2 |
說明書 |
3 |
份 |
附電子版 |
|
|
3 |
出廠檢驗報告 |
1 |
份 |
附掃描電子版 |
|
|
4 |
水切割機合格證 |
1 |
份 |
附掃描電子版 |
|
|
5 |
電機 |
說明書 |
3 |
份 |
附電子版 |
|
防爆證 |
1 |
份 |
附電子版 |
||
|
安標證 |
1 |
份 |
附掃描電子版 |
||
|
6 |
膠管安標 |
1 |
份 |
|
|
