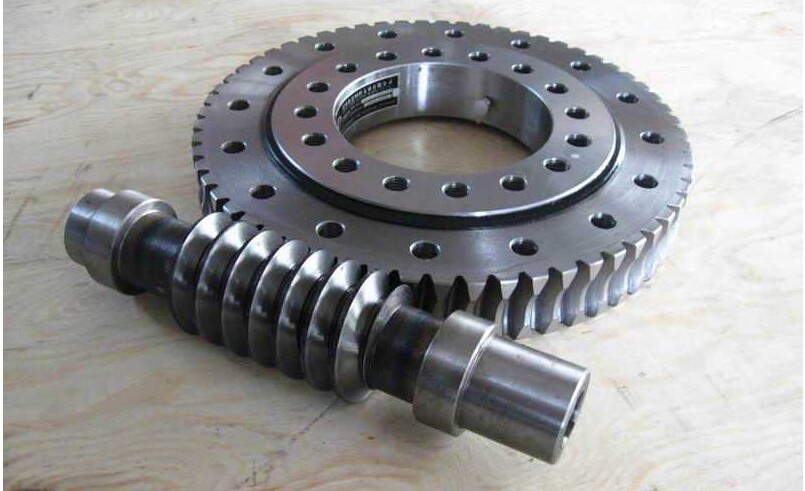

          蝸輪蝸輪頭蝸輪廠家蝸輪箱  閥門蝸輪箱 單級蝸輪箱
          蝸輪蝸輪頭蝸輪廠家蝸輪箱 閥門蝸輪箱 單級蝸輪箱
          產品價格:¥電話商議(人民幣)
        1. 規格: 單級蝸輪箱
        2. 發貨地:永嘉縣甌北鎮安豐工業區
        3. 品牌:
        4. 最小起訂量:1套
        5. 免費會員
          會員級別:試用會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:永嘉縣東甌廣豐蝸輪廠

          聯系人:朱先生(先生)

          聯系手機:

          固定電話:

          企業郵箱:wzgfwl@163.com

          聯系地址:永嘉縣甌北鎮安豐工業區

          郵編:325000

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情
            蝸輪蝸輪頭蝸輪廠家蝸輪箱  閥門蝸輪箱 單級蝸輪箱

            單級蝸輪箱產品參數

            QDX3單級蝸輪頭產品是一種90°回轉型驅動裝置,在單級傳動上增加一級蝸輪減速機構,為雙級傳動,以減少手動操作力,適用于大規格的球閥、蝶閥、族塞閥等類型閥門。特殊型可輸出360°轉角。產品 DN50-DN1400 共有10個規格。蝸輪箱是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用,常用于閥門驅動,減速機等。本公司生產的蝸輪頭具有耐磨,耐用,不卡等優質特點,歡迎來人來廠實地考察選用。除了蝸輪頭外我們還生產,全系列蝸輪箱、防盜蝸輪箱等閥門及配件產品。
            單級蝸輪箱連接數據表

            外形尺寸
            型號

            位置
            A B C d h H φ φ1 2-b N-M深
            L
            重量kg
            QDX3-2 215 190 68 90 52 50 160 70 5 4-M8
            12
            8
            QDX3-3 265 235 86 125 62 68 250 103 8 4-M10
            23
            13
            QDX3-4 315 270 81 150 68 80 250 124 10 4-M12
            23
            16
            QDX3-5 385 320 94 175 75 100 320 130 12 4-M16
            25
            23
            QDX3-6 425 355 121 210 105 120 350 166 12 4-M20
            37
            37
            QDX3-7 470 420 125 260 110 140 350 200 16 8-M16
            27
            48
            QDX3-8 610 540 150 300 120 160 500 254 18 8-M16
            27
            71
            QDX3-9 680 550 160 350 120 188 500 398 22 8-M20
            45
            95
            QDX3-10 780 620 180 415 150 230 500 356 28 12-M20
            50
            160

            普通型連接數據表


            技術數據
            型號 2 3 4 5 6 7 8 9 10
            速比 30:1 42:1 43:1 54:1 48:1 58:1 53:1 63:1 66:1
            輸入力矩Nm 40 78 98 112 122 133 156 156 156
            輸出力矩Nm 300 820 1050 1500 1460 1920 2060 2460 2574
            旋轉行程 90° 90° 90° 90° 90° 90° 90° 90° 90°
            限位調整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5°

            連接尺寸
            連接法蘭φ 90 125 150 175 210 260 300 350 415
            連接孔中心φ 70 102 125 140 165 200 254 298 356
            法蘭凹面φ 55×3 70×3 85×3 100×4 130×5 160×5 200×5 230×5 260×5
            孔徑:孔數 M8×4 M10×4 M12×4 M16×4 M20×4 M16×8 M16×8 M20×8 M20×12
            軸孔直徑mm 14~18 22~26 28~32 35~38 38~48 45~58 55~70 75~85 90~100
            平鍵尺寸×條數×位置 5×5 8×7 10×8 12×8 12×8×2×
            90°
            16×10×2×
            90°
            18×11×2×
            90°
            22×14×2×
            90°
            28×16×2×
            90°
            安裝高度 52 62 68 75 105 110 120 120 150
            手輪直徑φ 160 240 280 320 350 400 500 500 500

            閥門參配
            蝶閥參配DN 80-100 125-150 200-250 300-350 400-450 500-500 700 800 900-1000
            球閥門參配DN 50 80 100 150 200 250-300 350 400 500

            注:溫州最好的蝸輪生產廠家-永嘉廣豐蝸輪廠提供各種優質蝸輪頭、蝸輪箱、閥門蝸輪箱等直銷 批發 報價及技術咨詢【手機:13388559696】

            蝸輪箱蝸輪箱廠家直銷閥門蝸輪箱價格【產品來源鏈接】http://www.gfwl.cc/html/news20131026260.html

            單級蝸輪箱產品參數

            QDX3單級蝸輪頭產品是一種90°回轉型驅動裝置,在單級傳動上增加一級蝸輪減速機構,為雙級傳動,以減少手動操作力,適用于大規格的球閥、蝶閥、族塞閥等類型閥門。特殊型可輸出360°轉角。產品 DN50-DN1400 共有10個規格。蝸輪箱是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用,常用于閥門驅動,減速機等。本公司生產的蝸輪頭具有耐磨,耐用,不卡等優質特點,歡迎來人來廠實地考察選用。除了蝸輪頭外我們還生產,全系列蝸輪箱、防盜蝸輪箱等閥門及配件產品。
            單級蝸輪箱連接數據表

            外形尺寸
            型號

            位置
            A B C d h H φ φ1 2-b N-M深
            L
            重量kg
            QDX3-2 215 190 68 90 52 50 160 70 5 4-M8
            12
            8
            QDX3-3 265 235 86 125 62 68 250 103 8 4-M10
            23
            13
            QDX3-4 315 270 81 150 68 80 250 124 10 4-M12
            23
            16
            QDX3-5 385 320 94 175 75 100 320 130 12 4-M16
            25
            23
            QDX3-6 425 355 121 210 105 120 350 166 12 4-M20
            37
            37
            QDX3-7 470 420 125 260 110 140 350 200 16 8-M16
            27
            48
            QDX3-8 610 540 150 300 120 160 500 254 18 8-M16
            27
            71
            QDX3-9 680 550 160 350 120 188 500 398 22 8-M20
            45
            95
            QDX3-10 780 620 180 415 150 230 500 356 28 12-M20
            50
            160

            普通型連接數據表


            技術數據
            型號 2 3 4 5 6 7 8 9 10
            速比 30:1 42:1 43:1 54:1 48:1 58:1 53:1 63:1 66:1
            輸入力矩Nm 40 78 98 112 122 133 156 156 156
            輸出力矩Nm 300 820 1050 1500 1460 1920 2060 2460 2574
            旋轉行程 90° 90° 90° 90° 90° 90° 90° 90° 90°
            限位調整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5°

            連接尺寸
            連接法蘭φ 90 125 150 175 210 260 300 350 415
            連接孔中心φ 70 102 125 140 165 200 254 298 356
            法蘭凹面φ 55×3 70×3 85×3 100×4 130×5 160×5 200×5 230×5 260×5
            孔徑:孔數 M8×4 M10×4 M12×4 M16×4 M20×4 M16×8 M16×8 M20×8 M20×12
            軸孔直徑mm 14~18 22~26 28~32 35~38 38~48 45~58 55~70 75~85 90~100
            平鍵尺寸×條數×位置 5×5 8×7 10×8 12×8 12×8×2×
            90°
            16×10×2×
            90°
            18×11×2×
            90°
            22×14×2×
            90°
            28×16×2×
            90°
            安裝高度 52 62 68 75 105 110 120 120 150
            手輪直徑φ 160 240 280 320 350 400 500 500 500

            閥門參配
            蝶閥參配DN 80-100 125-150 200-250 300-350 400-450 500-500 700 800 900-1000
            球閥門參配DN 50 80 100 150 200 250-300 350 400 500
            產品信息由專業生產蝸輪廠家永嘉縣東甌廣豐蝸輪廠整理發布http://www.gfwl.cc/ 轉載請保留鏈接,了解更多詳情歡迎電咨詢:13868646333
            注:產品實際價格電話商議為準
            永嘉縣東甌廣豐蝸輪廠家會根據客戶需求不同,可以按照客戶具體材質進行定制。
            【廠家信息】
            永嘉縣東甌廣豐蝸輪廠是一家生產蝸輪,蝸輪箱,閥門蝸輪箱,蝸輪頭企業,您也可以輸入蝸輪廠家找到我們,廣豐蝸輪嚴格執行ISO9001質量體系標準,咨詢:0577-67378822
            永嘉縣東甌廣豐蝸輪廠
            李先生:13388559696  朱先生:13868646333
            傳真:0577-67378787
            電話:0577-67378822
            Q  Q: 470127609
            網址:http://www.gfwl.cc/
            地址:永嘉縣甌北鎮安豐工業區

            注:感謝您關注我們的產品,若您希望獲得進一步的了解,如永嘉縣東甌廣豐蝸輪廠家優質蝸輪,蝸輪箱,閥門蝸輪箱,蝸輪頭,價格、規格和型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供最滿意的服務!
