單杠桿安全閥》雙杠桿安全閥》性能》質量可靠》尺寸標準》價格便宜

產品價格：￥888（人民幣）

規格：

發貨地：上海市

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海遠一閥門制造有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海遠一閥門制造有限公司

商鋪名稱：上海遠一閥門制造有限公司

聯系人：李明億（先生）

聯系手機：

固定電話：

企業郵箱：yy-valve@163.com

聯系地址：上海市嘉定區寶錢公路5000弄47號

郵編：201806

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

單杠桿安全閥》雙杠桿安全閥》性能》質量可靠》尺寸標準》價格便宜

單杠桿安全閥

GA41H-16C/25/40 A51H-16C/25/40
GA41H、A51H型安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。

主要零部件材料說明
GA41H、A51H型安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A41H-16C型彈簧式安全閥相同。

GA41H,A51H結構圖

外形尺寸和連接尺寸

公稱通徑	尺寸
公稱通徑	do	L	L1	D	K	g1	f	b	z-?d	DN＇	D1	K1	g2	b1	f＇	z-?d1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23

注：PN2.5、PN4.0MPa尺寸參照A41H-25/40型尺寸表。

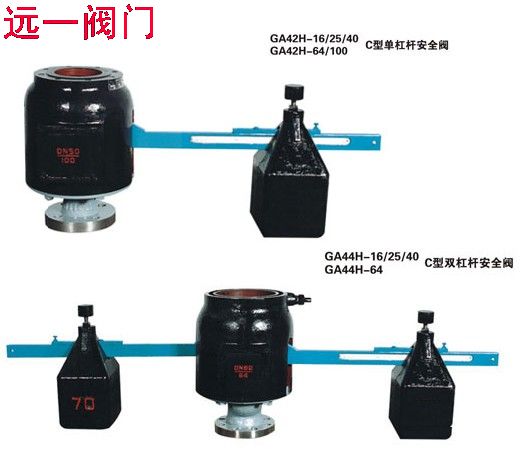

GA42H-16C/25/40 GA42H-100
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

GA42H結構圖

主要零部件材料

NO.	零件名稱	材料
1	閥體	碳鋼
2	導向套	不銹鋼
3	閥瓣	2Cr13
4	閥桿	2Cr13
5	杠桿	碳鋼
6	重錘	鑄鐵

外形尺寸和連接尺寸

型號	公稱通徑	尺寸
		do-z	D	D1	D2	D6	f	f1	b	Z-?d	L	H	出口法蘭式					出口承插式
		do-z	D	D1	D2	D6	f	f1	b	Z-?d	L	H	DN＇	D2＇	D1＇	D＇	n-M	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	200	235	8-M16	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	200	235	8-M16	120	145	162	190

雙杠桿安全閥

GA44H-16C/25/40 GA44H-64

GA44H結構圖

GA44H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

主要零部件材料說明
GA44H型安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。

外形尺寸和連接尺寸

型號	公稱通徑	尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-?d	H	L	承插式				法蘭式
		do-z	D	D1	D2	D6	f	f2	b	Z-?d	H	L	d1	k2	k3	D3	DN＇	D2＇	D1＇	D＇	b＇	f＇	z1-?d1
GA44H-1.6	80	50×2	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18
