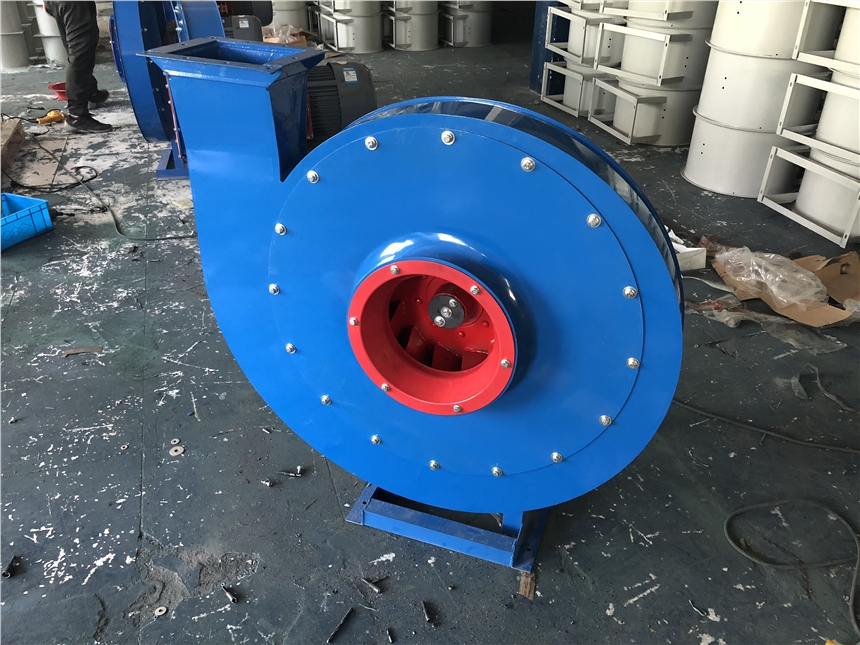

1、結構
No3.15~6.3主要由葉輪、機殼、進風口、支架等組成；No07.1~16主要由葉輪、機殼、進風口、傳動組等組成，
葉輪：9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣圓周速度不超過140m/s。葉輪成
型后經靜、動平衡校正，故運轉平穩。(材料一般為鋼鐵，可以訂做鋁合金)。
機殼：用普遍通鋼板焊接成蝸型殼整體。
進風口：做成收斂式流線型的整體結構．用螺栓固定在前蓋板組成。
傳動組：由主軸、軸承箱、聯軸器等組成。主要由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。
配套電機：普通型配用Y系列普通電機。防爆型配用YB2系列防爆電機。
2、型式
本通風機為單吸入式，有No3.15、3.55、4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機．以“左
表示。
風機的出口位置以機殼的出口角度表示�！白蟆�、 “右”均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式為A式(No4~6.3)和D式(No7.~16)兩種。
葉輪形式及安裝角度定貨時需注明，如無注明，一般默認為右旋，角度180°。
