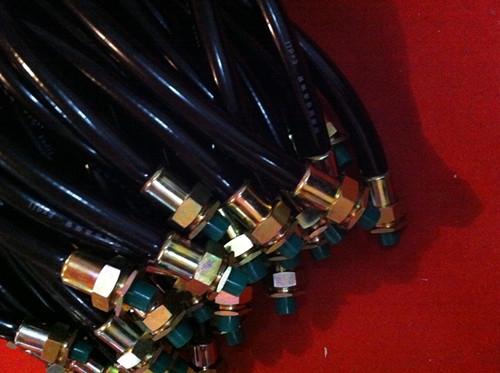

BNG-100*500mm防爆撓性連接管，
用途與適用范圍
BNG(NGD)防爆撓性連接管(以下簡稱撓性管)適用于爆炸性氣體環境(1區和2區)，Ⅱ類及以下的爆炸危險場所，作電氣設備連接配管之用。
BNG-100*500mm防爆撓性連接管產品型號及基本參數
產品型號
BNG- □×□ □
A-兩端內螺紋
結構形式 B-兩端外螺紋
AB-一端內螺紋，一端外螺紋
長度
公稱內徑（mm）
隔爆型
撓性連接管
BNG-100*500mm防爆撓性連接管基本參數（見下表）
表
|
型 號 |
公稱管 內徑 (mm) |
規 格 |
彎曲 半徑 |
護套材料 |
|
|
長度(mm) |
螺紋(G) |
||||
|
NGd-15×700□ |
15 |
700 |
1/2 |
彎曲半徑是管徑的10倍 |
鋼氯絲丁編橡織膠 |
|
NGd-20×700□ |
20 |
3/4 |
|||
|
NGd-25×1000□ |
25 |
1000 |
1 |
||
|
NGd-32×1000□ |
32 |
11/4 |
|||
|
NGd-40×1000□ |
40 |
11/2 |
|||
|
NGd-50×1200□ |
50 |
1200 |
2 |
||
|
NGd-70×1400□ |
70 |
1400 |
21/2 |
||
|
NGd-80×1400□ |
80 |
3 |
|||
BNG-700X15 1000X15 1500X15
BNG-700X20 1000X20 1500X20
BNG-700X25 1000X25 1500X25
BNG-700X32 1000X32 1500X32
BNG-700X40 1000X40 1500X40
BNG-700X50 1000X50 1500X50
BNG-700X70 1000X70 1500X70
BNG-700X80 1000X80 1500X80
BNG-700X100 1000X100 1500X100
在下列情況下能夠可靠工作
3.1周圍空氣溫度上限值為+40℃，下限值為-20℃，且24h內平均值不超過+35℃；
3.2 安裝地點的海拔不受限制；
3.3 安裝地點的空氣相對濕度在最高溫度為+40℃時，不超過50%；在較低的溫度下允許有較高的相對濕度，最濕的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%
3.4在無劇烈振動，沖擊及搖動的地方；
BNG(NGD)防爆撓性連接管主要結構
撓性管由金屬編織橡膠護套﹑內襯﹑外套﹑接頭螺母﹑內外螺紋接頭等件組成。接頭螺紋分G1/2﹑G3/4﹑G1﹑G11/4﹑G11/2﹑G2﹑G21/2及G3等幾種,結構型式有兩端內螺紋﹑兩端外螺紋及一端內螺紋一端外螺紋三種。隔爆型結構。
安裝使用與維修
5.1使用前應檢查撓性管的公稱內徑﹑長度﹑接頭螺紋是否符合實際使用條件；
5.2連接時，應保證螺紋接頭與內襯的同心槽充分嚙合并擰緊之。
| 訂貨須知 | ||||||||
|
◆按照產品型號逐條選擇并注明防爆標志； 例如：需要隔爆型700mm長一內一外G3/4螺紋橡膠防爆撓性連接管，則產品型號為BNG-700×G3/4(內),G3/4(外) Exd IIC Gb/DIP A20。 |
||||||||
| 質保承諾 | ||||||||
| 本公司產品嚴格按照ISO9001：2008質量保證體系進行質量控制，產品在合同質保期內實行質量三包，產品嚴格按照國家標準設計生產，所有原材料及配件均選用優等品。產品實行三年保用，質保期內在正常使用條件下，出現一切質量問題我方將及時給予維修或更換，所供產品在質保期內如出現質量問題，維修費用由我司承擔。 |
BNG-100*500mm防爆撓性連接管，防爆撓性連接管廠家，橡膠防爆軟管
