2至10通 礦用本安電路用接線盒 jhh-3礦用本安接線盒

膠木接線盒

名稱：礦用本安電路用電纜接線盒,本安接線盒，礦用本安接線盒，本安電器用接線盒，

型號：jhh-2本安接線盒，jhh-3本安接線盒，jhh-4本安接線盒，jhh-5本安接線盒，jhh-6本安接線盒，jhh-7本安接線盒,jhh-8接線盒，jhh-10接線盒

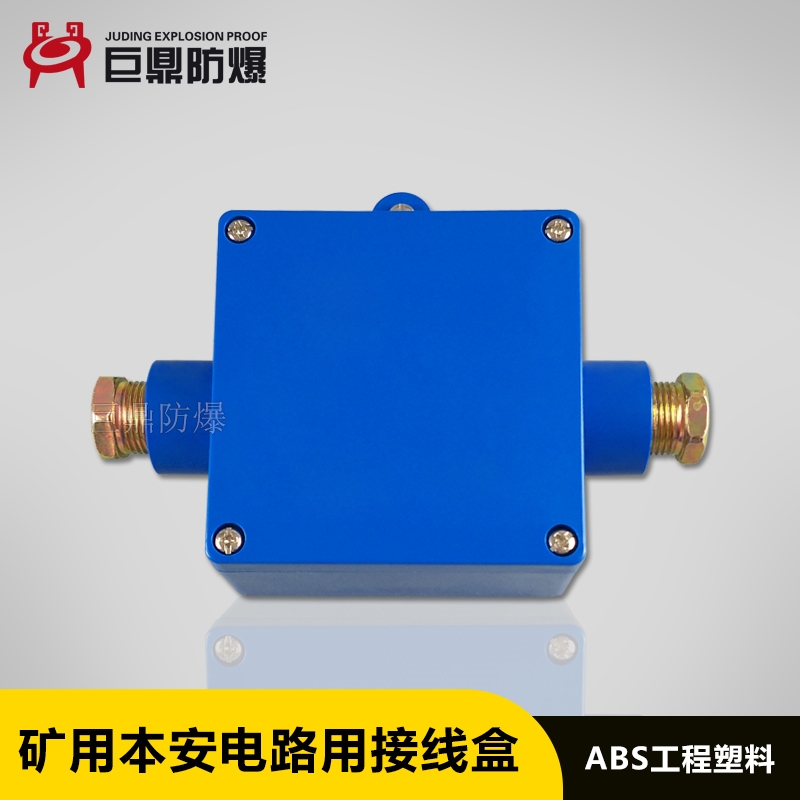

jhh礦用本安電路用接線盒適用于煤礦井下、地面的環境。用來連接傳輸本安信號的電纜。以延續電信號的傳輸，或使某一方向的信號通過電纜傳輸到另外一至三個地方。具有體積小、重量輕、安裝方便等特點。外殼材料采用阻燃abs工程塑料，電纜引出裝置采用橡膠壓緊式密封，具有阻燃、防靜電、密封性能好等特點。

主要技術指標:

1、防爆型式：礦用本質安全型；防爆標志：exibi 本質安全型：ib等級設備在正常工作和一個故障時不能點燃***性氣體混合物。

2、正常工作環境條件：環境溫度：（0～40）℃

相對濕度：≤95%(25℃)

***壓力：（86～110）kpa

煤礦井下易爆性混合物的環境

3、通 路 數：2-10個

4、接觸電阻：≤0.01ω

5、允許電纜直徑：φ6-37mm

6、接點容量：30v/1a

7、外形尺寸：543*300*80（mm）

8、質 量：3kg



jhh-10型礦用本質安全電路用接線盒：

（1）本產品由5組相互并聯的接線端子組成。每組25對線，共100對。

（2）本產品只能用于工作電壓60伏直流以下，工作電壓3a的本安電路上使用。

（3）本產品的密封圈，平墊圈的內徑、可按使用電纜線徑，在安裝時隨意選用。

（4）安裝時必須擰緊進線螺母，緊固螺釘、***密封***。



名稱：本安型電路接線盒jhh-3本安電路用接線盒

技術參數：工作電壓≤60v、工作電流≤1a、接觸電阻≤0.01ω

適用范圍：適用煤礦井下瓦斯和煤塵易爆的環境，作為電氣設備之間，連接本質安全型電路的電纜接線、分線之用

接線用途：該產品只能適用于本安電路連接

訂貨須知：訂貨時需說明訂貨數量、規格及配接電纜型號

防爆型式：礦用本質安全型。

防爆標志：exibⅰ。
