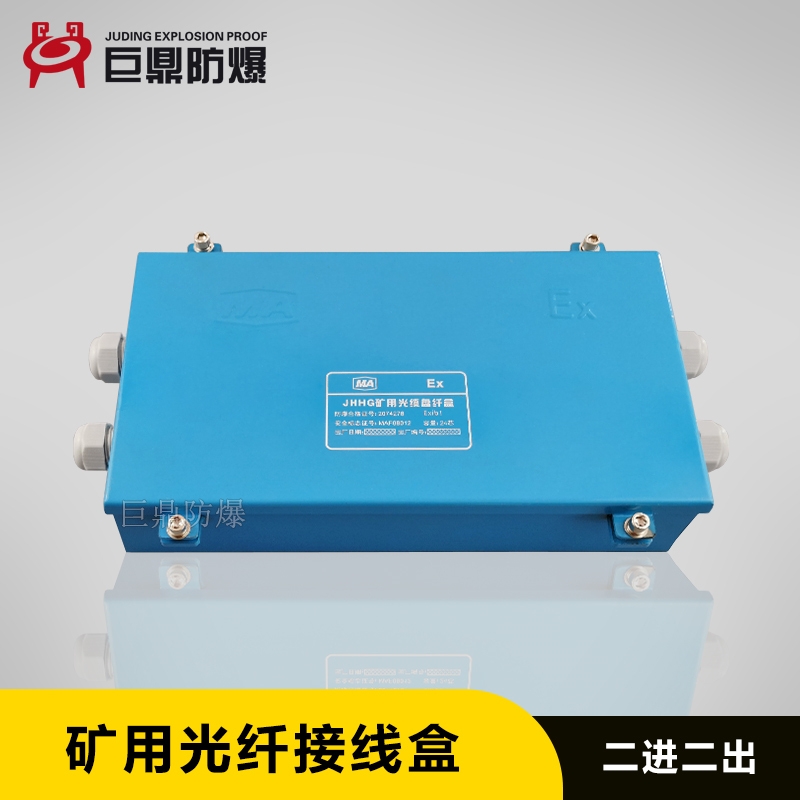

fhg4礦用光纖分線盒/jhhg礦用光纜盤纖盒


1 主題內容與適用范圍 4

2 引用標準 4

3 產品分類 4

4 技術要求 5

5 試驗方法 6

6 檢驗規則 6

7 標志、包裝、運輸、貯存 8


1 \fhg4礦用光纖分線盒/j礦用光纜盤纖盒主題內容與適用范圍

本標準規定了fhjg4礦用光纖分線盒（以下簡稱分線盒）的型式及基本參數、要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存等。

本標準適用于礦用光纖分線盒，該分線盒主要用于煤礦井下連接傳輸信號的光纖纜線，以延續光信號的傳輸。

2 引用標準
gb191 包裝儲運圖示標志

gb 3836.1-2000 ***性環境用防爆電氣設備 通用要求

gb 3836.4-2000 ***性環境用防爆電氣設備 本質安全型“i”

gb 4208 外殼防護等級（ip代碼）

gb 1410 固體電工絕緣、電阻體積、電阻系數和表面電阻系數試驗方法

gb 4208-1993 外殼防護等級ip代碼

gb/t 10111 利用隨機數***子進行隨機抽樣的方法

gb/t 12173 礦用一般型電氣設備

gb/t 13993.2 通信光纜系列 第2部分：***網用室外光纜

mt209 煤礦通信、檢測、控制用電工電子產品通用技術要求

mt210 煤礦通信、檢測、控制用電工電子產品基本試驗方法

mt286 煤礦通信、自動化產品型號編制方法和管理方法

yd/t 629.1 光纖傳輸衰減變化的檢測方法傳輸功率監測法

yd/t 814.1 光纜接頭盒 ***部分 室外光纜接頭盒

yd/t 1024 光前固定接頭保護組織

mt/t 1033-2007 礦用光纖接、分線盒

3 \fhg4礦用光纖分線盒/j礦用光纜盤纖盒產品分類
3.1 型號

f h g 4






3.2 型式

防爆型式：礦用本質安全型

防爆標志：exibⅰ

3.3 規格

3.3.1 接線芯數：12芯

3.3.2 電纜引出口數：四個

3.3.3 允許光纜公稱直徑：φ9±1mm

3.4 外型尺寸：462mm x 178mm x 112mm

3.5 質量：1.6kg

4 技術要求
4.1 分線盒應符合本標準要求，并按照經規定程序批準的圖樣及技術文件制造。

4.2 環境條件：

4.2.1 ***壓力：80kpa ～ 110kpa

4.2.2 相對濕度：≤98% （+25℃）

4.2.3 工作環境溫度：-5℃ ～ 40℃

4.2.4 在周圍空氣含有***性氣體混合物、無滴水、無***顛簸和振動的場合中

4.2.5 貯存環境溫度：-40℃～+60℃

4.2.6 振動：加速度50m/s2

4.2.7 沖擊：峰值加速度500m/s2

4.3 基本功能

4.3.1 具有恢復光纜護套的完整性和光纜加強構件的機械連續性的性能。

4.3.2 提供光纜中金屬構件的電氣連通、接地或斷開的功能。

4.3.3 具有使光纖接頭免受環境影響的性能

4.3.4 提供光纖接頭的安放和余留光纖儲存的功能

4.4 外觀

4.4.1 外觀涂層應均勻，不應有明顯起泡、龜裂、脫落現象。金屬件不應有腐蝕和明顯機械損傷；開關按鍵操作靈活***，零部件應堅固無松動，塑料件不得有影響產品性能的變形。

4.4.2 標志、銘牌文字清晰，安裝應牢固端正。

4.4.3 其他外觀要求應符合gb 3836、gb/t 12173和國家及行業有關標準的規定。

4.5 結構

光纖分線盒由外殼、內部構件、密封原件和光纖接頭保護件4部分組成。符合yd/t814.1要求。

4.5.1 內部構件

光纖分線盒內部構件包括以下部分：

支撐架：是內部構件的主題，用以內部結構的支撐

光纖安防裝置：用于有順序的存放光纖接頭（及其光纖固定接頭保護組織）和余留光纖，余留光纖盤放的曲率半徑不小于30mm，并有為重新接續提供容易識別的纖號的標記和方便操作的空間

光纜固定裝置：用于光纜護套固定和光纜加強構件固定，且固定牢固

4.5.2 光纖固定接頭保護組件

光纖固定接頭的保護采用熱縮式。保護組件采用的材料熱軟化溫度不小于65℃，

能在-40℃～+65℃溫度下*使用

4.5.3 其他結構要求

其他結構符合gb3836、gb/t 12173和國家及行業有關標準的規定

4.6 外殼防護性能

儀器的外殼防護等級為gb4208-93中ip54等級

4.7 電氣安全

4.7.1 絕緣電阻

將光纜接入分線盒并按規定的操作程序封裝，光纜接頭盒兩端光纜中的金屬構件之間、金屬構件與地之間的絕緣電阻不小于2×104mω（500vdc）

4.7.2 工頻耐壓

將光纜接入分線盒并按規定的操作程序封裝，光纜接頭盒兩端光纜中的金屬構件之間，金屬構件與地之間在15kv直流作用下，1min不擊穿，無飛弧現象

4.8 防爆性能檢驗
