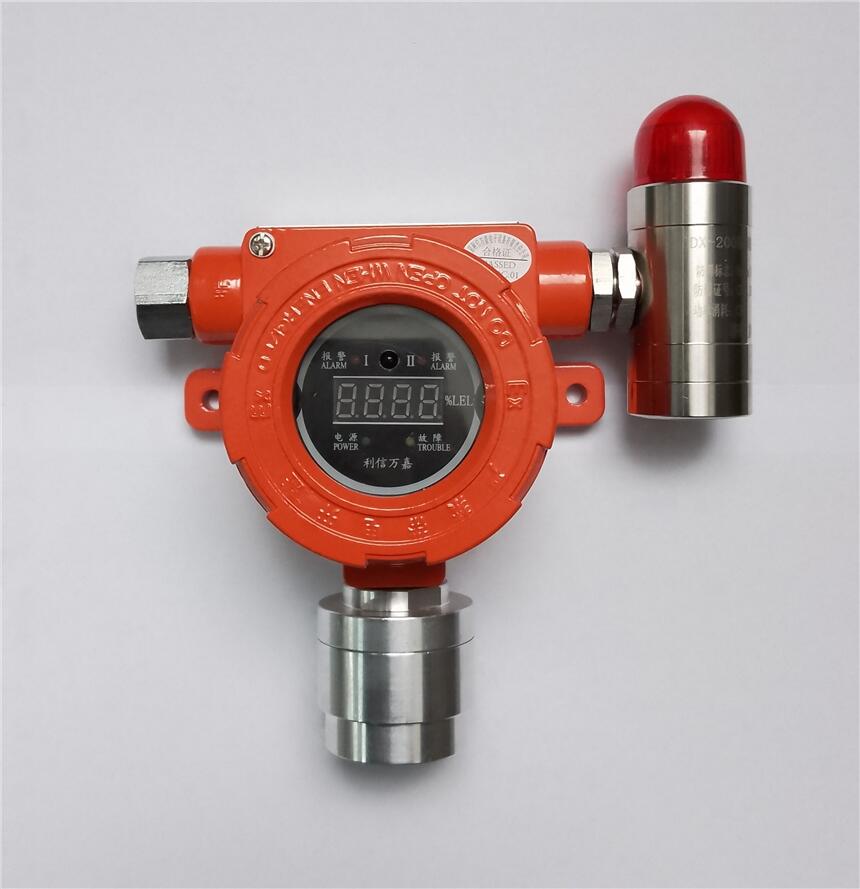

北京利信萬嘉電子設備有限責任公司生產的：工業及商業用途點型可燃氣體探測器GTQ-LW5602甲烷/異丁烷/氫氣（以下簡稱探測器）是將氣體傳感技術、計算機自控技術、信號處理技術、數字通訊技術相結合的點型可燃氣體探測器。適用于可燃氣體生產，運輸，儲存，灌充和使用的環境中，檢測空氣中存在的可燃氣濃度。

本產品可以固定安裝在預計有可燃氣體生成或泄漏的室內、外危險場所。探測器在采用先進傳感器技術的同時，還采用了先進的電路設計，具備了自保護、自檢測、自管理等功能，大大提高了其可靠性和穩定性。

適用于具有防爆要求的場所，適用于爆炸危險場所為1區、2區，具有防爆類別ⅡA～ⅡC、溫度組別T1～T6組爆炸性氣體或蒸汽混合物的環境。

產品執行標準：GB 15322.1-2019? GB 3836.1-2010? GB 3836.2-2010? GB/T 4208-2017

特性

?檢測原理催化燃燒型

?傳感器壽命約2-3年，（使用環境不同，壽命不同）

?傳感器單元內置溫度補償和校準系數，具有精度高和線性好等特點

?具備傳感器斷路及短路自動檢測功能

?具有LED指示功能，可指示

?紅外遙控器操作，現場設置、標定校準靈活易操作

?主控單元、顯示單元、傳感器單元分體式組裝，便于現場維修或更換

?采用電子編碼方式，可通過遙控器讀/寫探測器地址

?鋁外殼，適用于大多數工業環境

?可選配現場聲光警報器

技術指標

適用氣體：甲烷、異丁烷、氫氣（具體名稱見產品銘牌）

工作電壓：DC18V～27V無極性???????????????? ??工作電流：≤50mA ?

總線電壓：DC18V～24V無極性?????????????????? 總線電流：＜0.5mA ?

輸出信號：報警繼電器2組 ?????????????????????測量范圍：3%LEL～100%LEL??

低限報警設定值：25%LEL???????????? ???????????高限報警設定值：50%LEL

指 示 燈：電源，綠色指示燈閃亮；報警，紅色指示燈常亮；故障，黃色指示燈常亮。

總線距離：ZR-RVS 2×1.0mm≤1000m??????????? ??電氣接口：G1/2(4分)內螺紋

外形尺寸：寬143mm×高155mm×厚79mm??????? ??安裝方式：M6螺絲固定間距115mm

工作環境溫度： -40℃～70℃????????????????? ??工作環境相對濕度：≤96%RH（40±2℃）

防爆標志：Ex d II CT6 Gb???????????????????? ?防護等級：IP66

功能說明

1．探測器具有LED指示功能，可指示正常、報警、故障等狀態。

2．電源指示：探測器接入DC24V電源，預熱180S后綠色電源指示燈閃亮，表示探測器進入工作狀態。

3．故障指示：當傳感器單元發生短路、斷路、超量程時，黃色故障指示燈常亮。

4．報警指示：當泄露氣體濃度達到低限報警值時，報警Ⅰ紅色指示燈常亮，COM1/NO1端子輸出無源常閉信號；當氣體濃度達到高限報警值時，報警Ⅱ紅色燈常亮，COM2/NO2端子輸出無源常閉信號。同時所接可燃氣體報警控制器10S內自動報警；當氣體濃度低于設定報警值時，相應燈自動熄滅、相應繼電器自動斷開。
