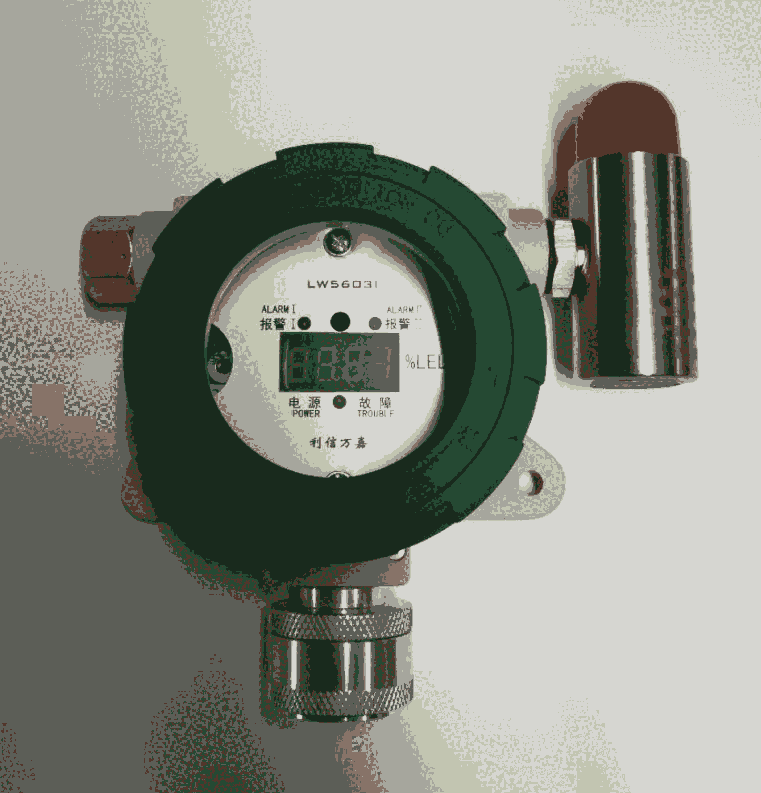

LW5603I點型可燃氣體探測器

接線說明書

LW5603I點型可燃氣體探測器適用于可燃氣體生產，運輸，儲存，灌充和使用的環境中，檢測空氣中存在的可燃氣體的危險，極限濃度。探測器允許適用于具有防爆要求的場所。

此款防爆點型可燃氣體探測器，自帶濃度顯示，可實時顯示現場濃度值。

一．安裝說明：

探測器的連接線若使用屏蔽雙絞電纜，總線（S+、S-）：單線橫截面≥1.0mm，電源線（24V、GND）：單線橫截面≥2.5mm耐壓大于5KV，接觸電阻小于5Ω。若使用雙絞線，要求用金屬管穿線并接地，同時探測器外殼應可靠地。在接線時，嚴禁帶電進行接線。

二．功能說明：

1．探測器自帶濃度顯示功能，可實時顯示所探測區域的氣體嘗試值，達到報警濃度時，所接控制器10S內自動報警，并輸出相應信號以驅動相關聯動設備。

2．電源指示：探測器接入24V電源，預熱90S后，綠色電源指示燈閃亮，數碼管顯示管0.0LEL%，表明探測器進入工作狀態，5分鐘后，方可進行通氣實驗。

3．故障指示：當傳感器發生短路、斷路、超量程時，紅黃色故障指示燈常亮。

4．報警指示：當探測到空氣中的泄露氣體濃度達到一級報警濃度時，報警Ⅰ紅色指示燈常亮；當氣體濃度達到二級報警濃度時，火警Ⅱ紅色報警指示燈常亮。

5．探測器報警濃度的設定，屬專業操作，須由我公司專業人員進行設定。

三．探測器安裝要求：

1．探測器必須安裝在燃氣容易滯留、容易檢測的地方。

2. 探測器禁止安裝在通風良好的地方。

3．探測器禁止被懸掛物屏蔽隔斷、探測器禁止水滴滲入。

4．探測器需要安裝在氣體容易泄漏的位置。

5．氣敏傳感器的設計使用壽命為3年，因使用環境的不同其檢測靈敏度亦有可能變化，應每年定期進行檢測維護。本產品保質期為一年。

6．安裝時切勿將主控箱、探測器組件拋擲、摔落。

7．探測器禁止安裝在振動沖擊處。

8．室外使用時，需加裝防雨罩進行保護。

四．端子接線說明：

1．24V/GND：對應24V電源的24V/GND，有極性，不得接反。

2．S+/S-： 對應控制器L1+/L1-或L2+/L2-，有極性，不得接反，用于連接警控制器二總線。

3．A1NO/A1C：一級報警（低報）獨立使用時輸出無源常開點

（1A/120VAC或1A/24VDC）。

4．A2NO/A2C：二級報警（高報）獨立使用時輸出無源常開點

（1A/120VAC或1A/24VDC）。

5．FC/FC： 空

6．接線時打開上蓋，擰下面板左右兩側AB兩處的鏍釘，向上拔下面板，可見到接線端子進行接線；線路接好后，再重新裝回線路板，擰緊AB兩處螺釘，扣緊上蓋，進行通電調試。
