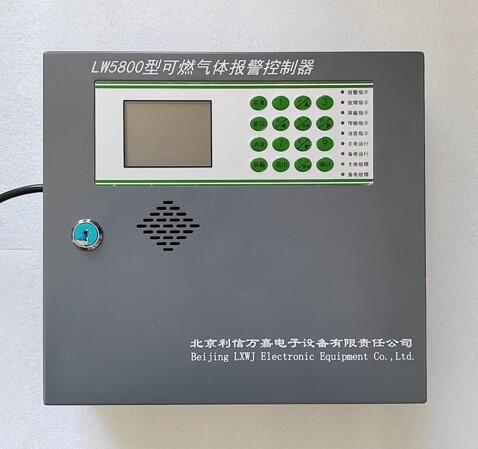

LW5800型可燃氣體報警控制器
操作說明
接線端子說明
L+/L-??? ??????回路總線
?V+/V-??? ??????電源輸出(DC24V)
主機電源最多可帶載8只探測器，嚴禁超限。超出數量時應另配DC24V電源給探測器供電。
?COM1/NO1/NC1? 低限報警輸出無源開關量信號（保持型）直到手動復位
COM1/NO1為常開，COM1/NC1為常閉，觸點容量：3A 250VAC、3A 30VDC
?COM2/NO2/NC2? 高限報警輸出無源開關量信號（保持型）直到手動復位
COM2/NO2為常開，COM2/NC2為常閉，觸點容量：3A 250VAC、3A 30VDC
?AA/BB?????? ??RS485輸出（CRT或ModBus）
施工布線
? 二總線：應采用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2）,連接導線的長度應以總電阻＜50Ω為限，否則應增大導線截面積。
? DC24V電源線：應采用截面積不小于1.5mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.5mm2）,電源線總壓降≤6V, 否則應增大導線截面積或現場增加消防電源。
? 穿管要求：二總線及DC24V電源線應采用穿金屬管或封閉式金屬線槽方式布線，管和線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統線路穿入同一管中，同時所穿金屬管或金屬線槽應遠離動力、照明等強電及視頻線。
? 接地處理：機箱接地柱可靠接入消防地。
系統管理人員操作指南
系統設置包括：設備登記、參數同步、通訊設置、容量設置等，為使系統正常運行，非專業人員請勿操作。按“菜單”鍵，再按確認鍵。
設備登記 ??按數字“1”，輸入密碼“119119”，再按確認鍵。
登記 ????2個選項：登記、關閉，按“p q”鍵選擇登記或關閉，關閉是取消已登記設備。
探測器 ???1個選項：探測器。
001至001? ?現場實際安裝探測器地址號，按“t? u”鍵左右移位，按“p q”更改數字。
量程0100?? 可燃氣類氣體一般為0100，有毒氣體探測器根據產品實際量程選擇，按“p q”更改數字。
小數位0 ???可燃類一般為0，氧氣為1，有毒類氣體根據傳感器的分辨率選擇，按“p q”更改數字。
單位%LEL? ??3個選項：%LEL、%V/V、ppm，可燃類選擇%LEL，有毒類一般ppm，氧氣%V/V，按“p q”更改單位。
氣體種類 ???選項：甲烷、氫氣、氧氣、一氧化碳等（75種）。按“p q”鍵選擇氣體種類名稱。
設置正確后按確認鍵，提示“登記成功”。再按退出鍵，控制器自動重啟。
通訊設置 ?按數字“2”，輸入密碼“119119”，再按確認鍵。
本機地址：001，最大為016。按“t? u”鍵左右移位，按“p q”更改數字。
RS485：3個選項：CRT、MODBUS、下載位置信息。按“p q”更改選項。
輸出設置 ?按數字“8”，輸入密碼“119119”，再按確認鍵。
輸出設置（控制器的1-2繼電器可根據需要進行設置）：
繼電器1：保持（默認保持可改為脈沖），對應控制器的COM1/NC1/NO1端子。
繼電器2：脈沖（默認脈沖可改為保持），對應控制器的COM2/NC2/NO2端子。
