長慶油田專供防爆云臺一體化紅外攝像機防爆云臺一體化紅外攝像機

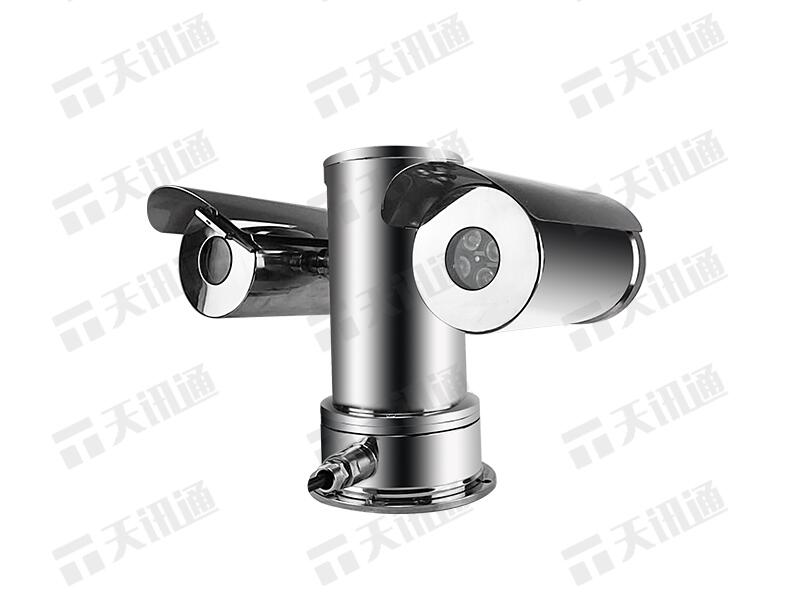

產品圖片


制造標準
GB 3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB 3836.2－2010《爆炸性氣體環境用電氣設備 第2部分：由隔爆外殼“d”保護的設備》
GB 12476.1-2013《可燃性粉塵環境用電氣設備 第1部分：通用要求》
GB 12476.5-2013《可燃性粉塵環境用電氣設備 第5部分：通用要求外殼保護型“tD”》
認證資質
國家防爆電氣產品質量檢驗中心【CNEX】，防爆標志為ExdⅡCT6Gb/ExtD A21 IP68 T80℃。
適應環境
適用于工廠具有ⅡA、ⅡB、ⅡC級T1～T6組可燃性氣體、蒸氣與空氣形成的爆炸性混合物的0區、1區、2區場所以及可燃性粉塵與空氣混合形成的20區、21區、22區爆炸危險場所。如石油、化工、碼頭、油庫、輪船、鉆井平臺、加油站、礦井、港口、醫藥、鋼鐵、花炮生產、機械、糧食加工儲存等場所。此款云臺殼體采用不銹鋼材料制造，視窗采用雙面鍍防水膜鋼化玻璃，結構合理，外觀簡潔。具有預置位、自動掃描、自動巡航、尋跡、守望位等功能�？蓮V泛應用于倉庫、船舶、危險物品生產等重要領域。
長慶油田專供防爆云臺一體化紅外攝像機產品特點
●高度集成防爆云臺、防爆紅外攝像機、防爆解碼器，體積更小更輕便，功能更智能先進；
●20倍200萬 1/2.9” IMX323 CMOS 網絡高清機芯，低照度彩色：0.05Lux@(F1.6，AGC ON)黑白：0.01Lux@(F1.6，AGC ON)
●適用于多種可燃性氣體或粉塵存在的危險惡劣環境，雙側載結構設計，可搭配攝像機與紅外燈等輔助照明設備。
●采用不銹鋼材質，一體化簡潔設計，視窗采用雙面鍍防水膜鋼化玻璃，抗沖擊,具
有良好屏蔽和散熱作用。防爆，防塵，防水，防銹
●360°水平旋轉，-90°~+90°垂直運動，全位監測可疑目標。
●PD/PP協議自適應，RS422/485通訊方式。
●RS-485控制功能，兼容多種通訊協議和通訊速率，能準確快速地響應各種主機的指令；
●30米-100米自適應紅外可視距離，即使在光線很差的情況下依然可以獲得高品質圖像；
●光學級高強度高透光超白防爆玻璃，光通率高于96%，完全消除紅外燈光暈；
●納米隱形雨刷，不粘水，不粘油，排斥灰塵；
●可選配半導體可控硅溫控組件，實現自動加熱和散熱功能。

技術參數
型號 TXY-EX-Y1SNB1/2/3(I)
認證
防爆標志 ExdⅡCT6Gb/ExtD A21 IP68 T80℃
防爆合格證編號 CNEX18.2531X
機械性能
材質 304或316不銹鋼
表面處理 不銹鋼原色，可選電拋光
防護等級 IP68
旋轉角度 水平0°~360°(連續旋轉),垂直-90°~+90°
旋轉速度 水平0.1°/s~30°/s,垂直0.1°/s~30°/s
通訊方式 RS422/485
通訊協議 Pelco-P/Pelco-D協議自適應
通訊波特率 2,400/4,800/9,600/19,200 bps
接口規格 G-3/4"
重量 ≤28kg
自動掃描 1條（菜單控制可設置5條）
自動巡航 1條（菜單控制可設置8條）
尋跡 1條（記錄200條指令）
守望位 可設置300個預置位/8條自動巡航/4條花樣掃描
承載方式 雙側載
安裝方式 柱裝或壁裝
電器性能
輸入電壓 AC220V
低照度 彩色：0.05Lux@(F1.6，AGC ON)黑白：0.01Lux@(F1.6，AGC ON)
攝像機 普通一體化機芯或者�？迪盗校�大華系列130萬機芯200萬機芯，300萬機芯
工作電流 ≤2000mA
焦距 4.7-94mm，20倍光學變倍
水平視場角 58.3-3.2度(望遠-廣角)
傳感器類型 1/2.9” IMX323 CMOS
信號系統 PAL/NTSC
快門 1/1秒 ~ 1/30,000秒
日夜轉換模式 ICR紅外濾片式
紅外 距離 50/100m
波長 850nm
開關 Auto(≤10Lux)
復合電纜 網絡電源復合線
電器連接 自動巡航或任意設置兩點巡視范圍
自動模式 256location(selectable)
預位置 預位置精度：（自動校正誤差）
環境 （-30℃，+70℃）
環境溫度 80-106KPa
大氣壓力 ≤95%RH(+25℃)
使用溫度 （-20℃，+40℃）
長慶油田專供防爆云臺一體化紅外攝像機天訊通聲明：
1、本公司擁有更改產品設計與規格的解釋權，屆時恕不另行通知。
2、此文件版權屬深圳市天訊通科技有限公司所有，未經深圳市天訊通科技有限公司許可，任何單位或個人不得以任何形式或任何手段復制或抄襲本書的部分或全部內容。
