一、說明：

  此產品采用優質矽鋼片和導線經先進的工藝精制而成，具有體積小、溫升低、無噪聲等特點。通常安裝在變頻器直流調速器的輸入或輸出端，可抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其他元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。用在變頻器直流調速器的輸出端，限制變頻器與電機連接電纜的容性充電電流鈍化變頻器的PWM波的電壓上升率。提高功率因數補償因數、改善電網質量、平抑波形，是變頻與電機間重要元件之一。

二、結構特點：

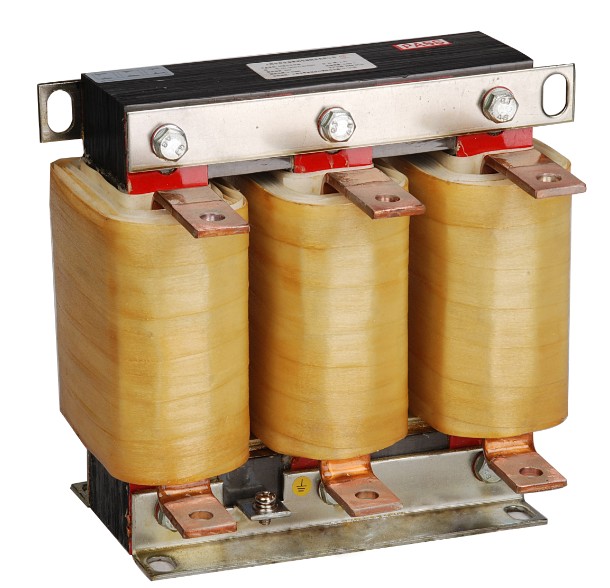

1.該電抗器分為三相和單相兩種，均為鐵芯干式。

2.鐵芯采用優質低損砂耗優質硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用優質導線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。

4.電抗器的線圈和鐵芯組裝成一體后以過預烘→真空浸漆熱烘固化→這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

三、使用環境條件：

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備。

四、性能參數：

1.適用于任何品牌變頻器

2.壓降：分5V和9V兩種

3.額定絕緣水平5KV/min.

4.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95.

8.三相電抗器的任意兩相電抗值之差不大于±3%。

用途；

變頻器專用三相輸入交流電抗器適用無功功率補償和諧波的治理系統中，可以改善功率因數，對諧波起濾波作用，以抑制電網電壓波畸變，從而改變電網質量保證電力系統完全運行

  變頻器專用輸出電抗器主要作用是補償長線分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗，有效抑制DV\DT,減低高頻漏電流，起到保護變頻器，減小設備噪聲的作用
