施耐德變頻器

施耐德電氣集團已為100多個國家的能源及基礎設施、工業、數據中心及網絡、樓宅和住宅市場提供整體解決方案，其中在能源與基礎設施、工業過程控制、樓宇自動化和數據中心與網絡等市場處于世界領先地位，在住宅應用領域也擁有強大的市場能力。致力于為客戶提供安全、可靠、高效的能源。

ATV11系列介紹

施耐德ATV11系列主要應用于三相異步電機變頻器，功率范圍為0.18至2.2KW。

施耐德變頻器ATV11系列性能描述

通過磁通矢量控制進行速度調節；

速度范圍為1至20；

變頻器與電機保護

堅固耐用，即使在-10至+50℃的惡劣環境下；

通過使用系緊螺釘進行布線和連接：易于更換機電解決方案；

結構緊湊 ，可以并排安裝；

能夠使用DIN軌道安裝

集成B類EMC濾波器或可作為一個選件；

變頻器具有極低的泄漏電流，與30MA差分段路器兼容，以確保人員安全；

可使用基板安裝版本；

施耐德變頻器AYV11系列產品優勢

簡易精致效能；

ATV11的高性能和緊湊外形使得機電解決方案成為遙遠的記憶；

專為簡易性最大化而設計，具有直接起動、用戶友好調節和快速布線功能，集成了在世界各地使用所必需的所有特性；

施耐德變頻器ATV11系列應用范圍

運輸，車庫門，電梯門，自動停車欄木，檢驗計數器等；

磨床，鉆床，訓練設備，滾動顯示裝置，伸縮罩，和面機等；

ATV12系列介紹

施耐德ATV12系列主要應用于三相異步電機變頻器，功率范圍為0.18至4.0KM。

施耐德變頻器ATV12性能描述

控制方式：電壓/頻率比、無傳感器磁通矢量控制、節能比；

集成C1等級EMC濾波器；

標準Modbus通信；

無需設置，快速起動；

在包裝內無需上電即可進行參數設置；

最寬工作溫度范圍：-10℃~+50℃不降容，最高可達+60℃；

超強制動能力：無需制動電阻即可達到70%電機額定轉矩；

全部涂層，適應各種惡劣環境；

質量過硬，組件按照10年使用壽命設計；

施耐德變頻器ATV12系列產品優勢

集靈巧精致、性能一流、操作便捷和穩定可靠四大優勢于一身是簡單工業機械和民用設備的完美解決方案；

施耐德變頻器ATV12系列應用范圍

包裝機械

印刷機械

小型物料搬運設備；

紡織機械；

醫療和健康領域；

小型風機、泵類應用；

其他（攪拌機、洗衣機等）

ATV21系列介紹

施耐德變頻器ATV21系列可變轉矩型變頻器主要應用于建筑物暖通空調的三相異步電機（功率范圍為0.75至75KM）變頻器。

施耐德變頻器ATV21系列性能描述

UL類型1/1P20與IP54，功率最高達75KW

速度范圍：1:50；

過載：110%-60s；

集成A類或B類EM C濾波器；

建筑市場使用的主要通信總線：LonWorks，Metasys N2，BACnet與 Apologe FLN；

符合國際標準與認證：CE，UL，CSA， C-Tick；

“降容”技術：即刻運行且無有害影響，諧波處理無需額外技巧：THDI < 30%；

斜坡與電機控制電源的自適應可以優化能耗；

其遠程終端使其功能得到增強：功能的設置，配置和參數的下載與保存；

結構緊湊，可以并排安裝；

電機與變頻器保護；

經濟型設計；

施耐德變頻器ATV21系列產品優勢簡易精致！

對于主要建筑通信網絡開放；

經濟型設計，結構緊湊，專為滿足您的需求；

施耐德變頻器ATV21系列應用范圍

此系列專用于建筑物暖通空調應用；

可變轉矩泵和風機應用所必需的所有功能： PI調節器，預置PI；自動重起動，可在運行時恢復；頻率跳躍；皮帶破裂檢測；過載檢測與欠載檢測；

常見故障及其解決方案

故障ERR 7：ERREUR LS的解決方法

首先下電,然后換一顯示模塊或拆下顯示模塊再安上,再次上電觀察；若顯示ERR7,就可以排除顯示模塊與控制板接觸不良的可能性；另外要檢查一下控制板的波特率是否被更改；如需硬件復位,操作如下：

下電后,將選頻開關撥到60HZ方位；

上額定電壓,變頻器RDY后，下電；

再將選頻開關撥到50HZ方位,即可；

另外可以看看風扇是否都在轉，可能是風扇不轉引起；

查查變頻器和面板的版本是不是不兼容，是不是同一時期生產的，你可以看看變頻器的編號，哪年生產的

查查控制電源是否過壓；

看看控制卡和電源板之間的通訊有無問題；

控制卡就是操作面板下面那個板。

先把操作面板的塑料螺絲解下；

再把下面的那塊板子換了；

備注：這塊控制卡是通用的，更換板子后，上電會報故障CFF，按一下ENT鍵即可解除更換板子后報的這個故障。

也有可能是你的兩個板子之間的幾根線松了，拆下板子后先看線有沒有松動。

施耐德變頻器LFF故障的解決方案

檢查AI2輸入端 的4-20mA 信號是否缺失；

檢查給定電路的連接

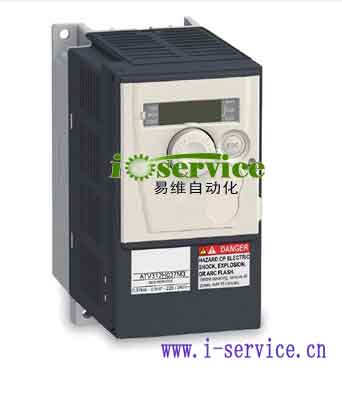

施耐德變頻器ATV312系列性能描述

內置Modubs 和CANopen協議，提供CANopen菊花鏈、Profibus DP、DeviceNet

全新的用戶界面，支持中文操作面板

提供簡易型和多功能下載器，方便參數配置

全部涂層，適應各種惡劣環境，變頻器頂部提供IP41防護等級； 　

可拆卸端子模塊化設計，節省成本，安裝方便；

同級別最高耐壓，標準電壓波動-15%~10%，允許電壓跌落50%;

M2和N4內置EMC濾波器；

最寬工作溫度， -10℃ ~ +50 ℃不降容，最高可達+60 ℃

超強輸出特性，內置制動單元，過力矩至170%～200%

并排安裝，節省空間；

施耐德變頻器ATV312系列產品優勢

更多的通訊兼容能力，更友好的人機交互；

豐富的應用功能，出色的環境適應能力

施耐德變頻器ATV312系列應用范圍

ATV312 變頻器的各種功能適用于許多常規應用中，包括：

物料處理 (小型輸送機、起重機等)

包裝機器 (小型制袋機、貼標機等)

通用機器 (機床、紡織機械等)

泵、壓縮機、風機

施耐德變頻器ATV312系列產品優勢

更多的通訊兼容能力，更友好的人機交互；

豐富的應用功能，出色的環境適應能力

施耐德變頻器ATV312系列應用范圍

ATV312 變頻器的各種功能適用于許多常規應用中，包括：

物料處理 (小型輸送機、起重機等)

包裝機器 (小型制袋機、貼標機等)

通用機器 (機床、紡織機械等)

泵、壓縮機、風機

七、施耐德變頻器常見故障及其解決方案

故障ERR 7：ERREUR LS的解決方法

首先下電,然后換一顯示模塊或拆下顯示模塊再安上,再次上電觀察；若顯示ERR7,就可以排除顯示模塊與控制板接觸不良的可能性；另外要檢查一下控制板的波特率是否被更改；如需硬件復位,操作如下：

下電后,將選頻開關撥到60HZ方位；

上額定電壓,變頻器RDY后，下電；

再將選頻開關撥到50HZ方位,即可；

另外可以看看風扇是否都在轉，可能是風扇不轉引起；

查查變頻器和面板的版本是不是不兼容，是不是同一時期生產的，你可以看看變頻器的編號，哪年生產的；

查查控制電源是否過壓；

看看控制卡和電源板之間的通訊有無問題

控制卡就是操作面板下面那個板。

先把操作面板的塑料螺絲解下；

再把下面的那塊板子換了；

備注：這塊控制卡是通用的，更換板子后，上電會報故障CFF，按一下ENT鍵即可解除更換板子后報的這個故障。

也有可能是你的兩個板子之間的幾根線松了，拆下板子后先看線有沒有松動。

施耐德變頻器LFF故障的解決方案

檢查AI2輸入端 的4-20mA 信號是否缺失；

檢查給定電路的連接；

應用范圍

該系列專用于工業市場和建筑市場的泵類和風機應用：性能優越，功能先進

高性能可變轉矩應用：

Ø       風機：帶有強制功能的安全性（故障禁止，選擇行進方向和參考速度）

Ø       多泵：通過使用可編程多泵卡， Altivar 61可在管理多個泵時具有靈活性、用戶友好性和適應性

Ø       泵類：對于裝置欠載保護、過載保護和流體缺失檢測保護所需的必要功能

性能描述

3相異步電機（功率范圍為0.75至800 kW）變頻器，用于可變轉矩應用系列說明

3相 200/240 V - 380/480 V - 500/690 V

UL類型1/IP20，從0.75至800 kW

UL類型12/IP54，從0.75至800 kW

速度范圍：在開環模式下為1:100

過載：110% ...120% - 60 s

圖形終端：純文本，導航按鈕，可以立即起動的“簡單起動”菜單，能夠馬上從ATV61的所有性能中獲益集成A類或B類EMC濾波器節能法，二次電機控制法符合國際標準和認證：CE，UL，CSA，C-Tick集成Modbus與CANopen

用于工業的通信卡：Ethernet，FIPIO，Modus Plus，DeviceNet， Interbus-S，Unitelway；用于建筑的通信卡：LonWorks，BACnet，METASYS N2與Apogee FLN輸入/輸出擴展卡可編程多泵卡：ATV38兼容性與新的應用軟件

PowerSuite軟件： 配置、設置以及從應用軟件中保存參數經濟型設計有150多個功能可供使用保護電機與變頻器安全功能：“斷電”，ATEX

調試步驟

施耐德變頻器調試步驟：

第一步 型號確認：確認變頻器的型號與所購買的變頻器的型號是否一致。如不一致，讓代理商退貨。

第二步 運輸確認：打開包裝后，檢查變頻器在運輸過程中有無損壞。如有損壞，讓代理商退貨。

第三步 電壓確認：現場的電源電壓應在變頻器所接受的電壓范圍內。否則，下面的所有步驟停止。

第四步 機械安裝

第五步 電機、變頻器的絕緣測量。然后給變頻器連線：按照圖紙，連接電機線到 T1,T2,T3 上，確保連接與電壓一致；在確保電源關閉之后連接主電源到 R,S,T；連接控制源；連接速度給定源。有網絡的連接網絡。

第六步 上電調試 語言修改：上電后會顯示語言選擇。(僅上電第一次要做此修改)

第七步 恢復出廠設置

第八步 訪問等級修改電氣維修人員一般把此訪問等級設為專家權限。

第九步 設定電機參數： 電機的功率、電壓、電流、頻率、轉速等，并作自整定。

第十步 設加減速時間：設置合理的加減速時間。

第十一步 設保護參數 電機的熱保護電流值；電流限幅值等。

第十二步 設控制源、頻率源：在 1.6 命令中設啟動變頻器的通道，頻率給定的通道。設置最高頻率、最低頻率等。

第十三步 有應用功能的分配應用功能。如制動邏輯控制。

第十四步 確定電機的轉向 給定以較小的頻率，點動變頻器，確認電機的轉向；如相反可修改 1.4 中參數 PHR。

第十五步 記錄幾個頻率段的電流值頻率 20HZ 25HZ 30HZ 35HZ 40HZ 45HZ 50HZ
