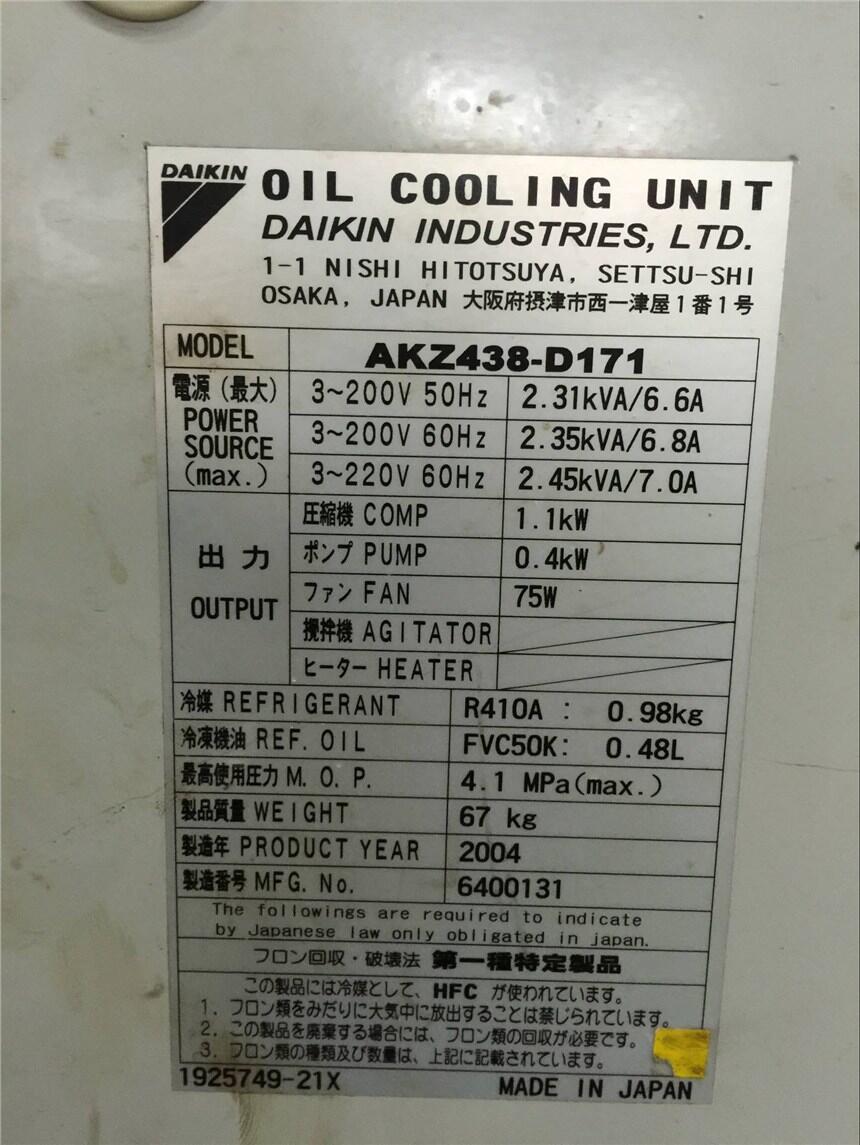

大金油冷機面板出現LC故障代碼 嘉興大金液壓站E65是什么意思

 故障診斷

診 斷 處理措施

1 適用機型

AKZ**8( 全系列 )

AKZJ**8( 全系列 )

2 異常檢測方法

檢查變頻器電腦與溫度調節電

之間的通信狀態。

3 異常判定條件

一定時間內不能正常傳送。

( 重復測試：20 次 )

4 可能原

●主 P 板不良

●外部噪聲等

控制面板顯示

LC 變頻器溫度調節電腦之間傳送異常

采取措施消除噪聲

確認并非始終發生的噪

聲，并采取相應措施。

是 電源內含有噪聲

否

更換主P板

(AKZ(J)148～458)

更換電氣組件

(AKZ(J)568?908)

否 LED3閃爍

是

更換主P板

(更換方法請參見第112頁)

否 LED1閃爍

 卻機的原理

油冷卻機就是利用上圖所示冷卻循環原理的冷卻裝置，與空調機的不同之處在于，空調機的冷卻對象是空氣，而油冷

卻機的冷卻對象是油。因此，其基本維修所需的必備知識與空調機相同，下面僅就與空調機不同的部分加以說明。

1. 電子膨脹閥的功能

用電子膨脹閥對壓縮機頻率以下的容量進行控制，其結果具有下列特征：

①低容量運轉時，使用區域為空調機不使用的低壓領域。

②在每臺設備的 P 板上都必須設定電子膨脹閥的閉合切斷點 ( 電子膨脹閥全閉脈沖 )。( 在更換電子膨脹閥、P 板

 時請注意 )

2. 油泵

因冷卻對象為油，故配備油泵而非室內側風扇。油泵有下列特征：

①外部阻抗達到 0.5MPa 以上時，溢流閥動作。

②外部阻抗部分 ( 現場配管 ) 由用戶設計，請予以注意。

3. 電氣系統的特征

基本上與空調機相同，但請注意以下特點：

①未配備運轉開關，故接通電源即開始運轉，請加以注意。一般是通過與用戶機床進行信號交換，由機床進行

 ON/OFF 的控制。

②加強了產品內部的數據讀取功能。維修時請參考“7 故障診斷”

  嘉興大金液壓站E65是什么意思

3-2. 異常代碼一覽表

異常代碼

異常水平 故 障 內 容 顯 示 條 件

故障診斷流程圖( 參見頁碼 )

A6 2 直流風扇停止 風扇旋轉的實際轉速低于 10rpm 時 71

AA 2 加熱器過熱 AKZ 型：防過熱溫度開關 70℃、

AKZJ 型：防空燒熱繼電器 105℃ 72

E1 1 系統異常 壓縮機標識號 (P 板轉移設定 )

≠參數功率設定 73

E3 2 高壓壓力異常

或者冷凝溫度異常

冷凝器溫度 65℃以上持續 10 秒時 74 高壓壓力超過 4.2MPa 時 ( 僅限 C 型 )

E5 2 排氣溫度異�；蛘邏嚎s機異常過熱 排氣溫度超過 A 持續 10 秒時 ( ※ 1) 75 壓縮機頭部溫度超過 115℃時

E6 2 起動時壓縮機鎖定 起動時壓縮機轉速無法檢測時 76

E9 2 電子膨脹閥異常 從電子膨脹閥開度和電子膨脹閥出口溫度值檢測出異常 77

EH 1 油泵過電流繼電器動作

或者攪拌機內部熱繼電器動作 油泵電流超過 B 時 ( ※ 2) 78

EJ 1 防空燒開關動作或選配保護設備動作

壓力 0.03MPa( ～ AKZ438/AKZJ458 的 H 型 )

流量 15L/min(AKZ568/AKZJ568 ～的 H 型 ) 79

與X2M的12-13連接的保護設備動作時(短路)

FE 1 油壓異常 ( 油泵出口溫度上升 ) 油泵出口溫度超過 65℃時 80

FH 2 進油口溫度上升或者油箱液體溫度上升 進油口溫度超過 60℃并持續 60 秒時 81

H1 2 室溫熱敏電阻異常

或者機體調諧熱敏電阻異常 熱敏電阻短路或斷線 82

J3 2 排氣溫度熱敏電阻異常 熱敏電阻短路或斷線 82

J5 2 電子膨脹閥出口溫度異常 熱敏電阻短路或斷線 82

J6 2 冷凝溫度熱敏電阻異常 熱敏電阻短路或斷線 82

JE 2 油泵出口溫度熱敏電阻異常 熱敏電阻短路或斷線 82

JH 2 出口油溫熱敏電阻異常

或者進口油溫熱敏電阻異常 熱敏電阻短路或斷線 82

L0 2 變頻器及壓縮機異常 顯示異常代碼L4、L5、L8、L9、LA其中之一時 83

L4 2 散熱片溫度上升 95℃(～568型) 120℃(908型) 84

L5 2 功率晶體管瞬時過電流 輸出過電流輸入至電腦時 85

L8 2 壓縮機過載 壓縮機輸出轉速異常時 86

L9 2 壓縮機起動故障 起動時壓縮機不能平穩旋轉時 87

LA 2 功率晶體管異常 電腦檢測出功率晶體管異常時 88

LC 2 變頻器溫度調節 CPU 之間傳送異常 變頻器電腦與溫度調節電腦之間傳送異常時 89

P3 2 控制箱熱敏電阻異常 熱敏電阻短路或斷線 82

P4 2 散熱片溫度熱敏電阻異常 熱敏電阻短路或斷線 82

U0 2 冷媒不足

①指令能力≥ 95％

②冷凝器溫度 - 電子膨脹閥出口溫度≤ 5℃

 ①及②持續 3 分鐘時

U1 1 電源反相、缺相或絲熔斷 在電源電路中檢測出反相或缺相時 91

U2 2 電源電壓異常 電源電壓低于 170V 時 92

U9 2 與子機之間的傳送發生異常 母子機配對運轉時，與其他系統之間的數據傳送發生異常 93

UH 2 系統故障 EEPROM 發生故障 94

UJ 2 外部保護裝置動作 主 P 板上的 CN2 端子之間發生短路時 95

異常水平 1... 油泵 OFF + 壓縮機 - OFF + 風扇 OFF

異常水平 2... 油泵 ON + 壓縮機 - OFF + 風扇 ON

※ 1：117℃：AKZ148、328　AKZJ188、358　　120℃：左側以外的機型

※ 2：2.5A：AKZ148 ～ 438　3.6A：AKZ568、908
