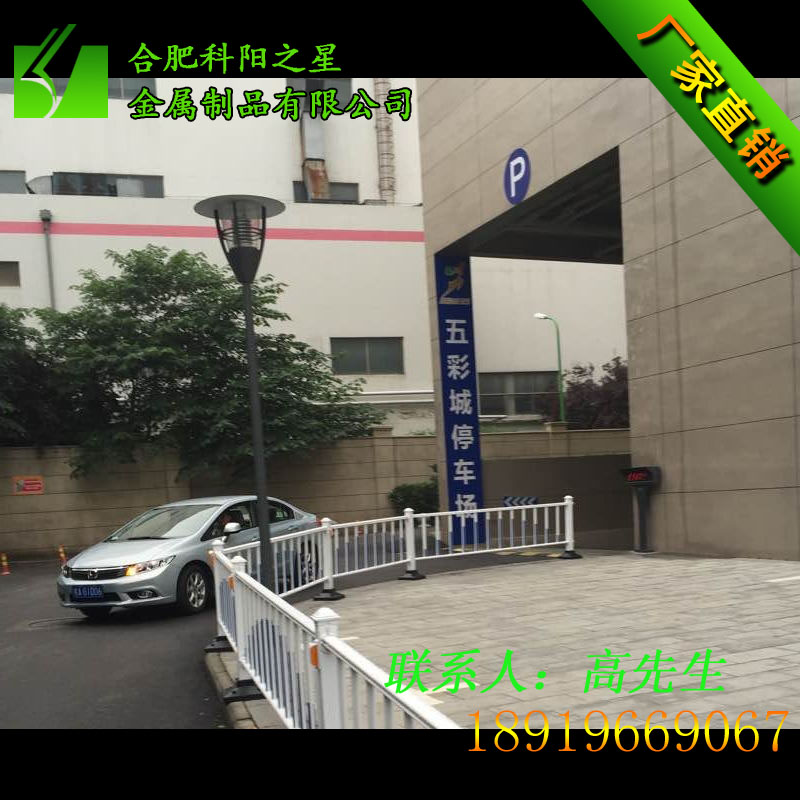

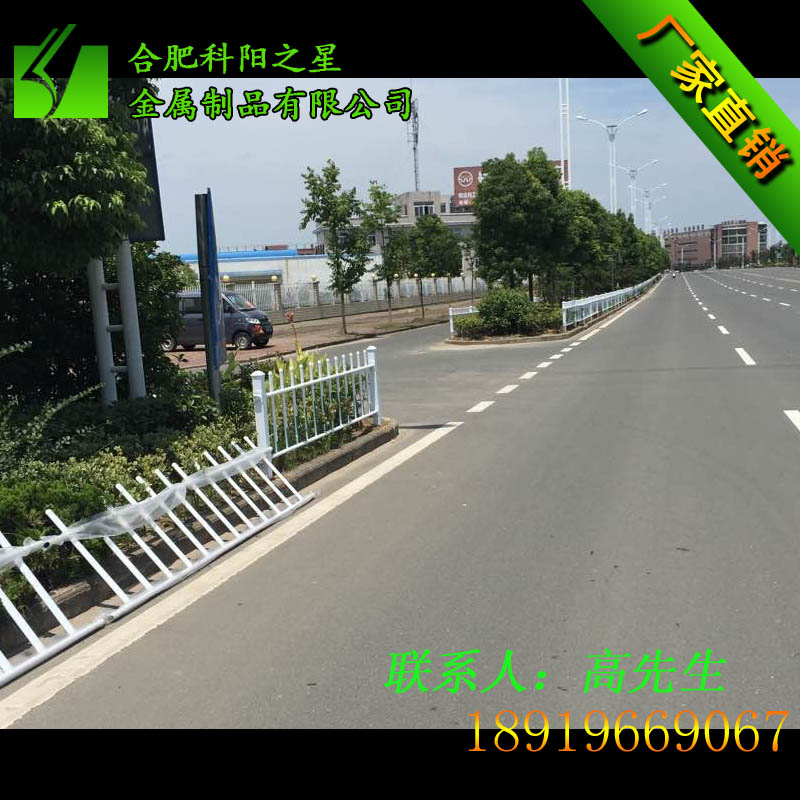

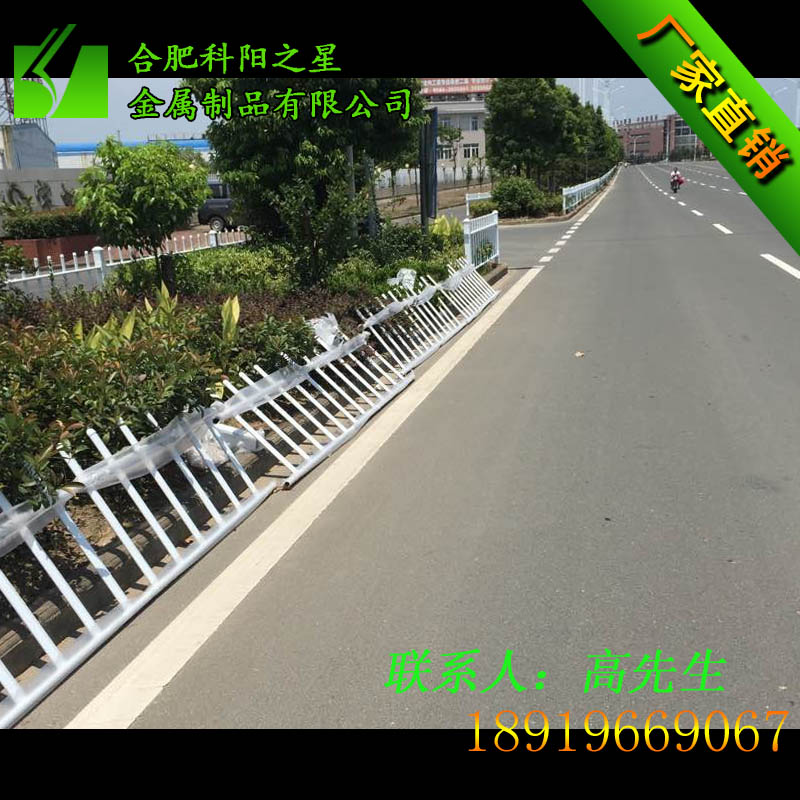

道路機非隔離護欄技術要求

1、護欄柵欄為Φ16mm圓鋼，護欄橫梁為65﹡40﹡4.8mm槽鋼，每片護欄含11個柵欄，每個柵欄間距180mm，柵欄與柵欄間距80mm，固定為60﹡5mm扁鋼，兩端立柱為60*80*4mm方管。1.3米高隔離護欄立柱高度距地面1120mm，柵欄高于立柱180mm，每片護欄的規格型號為H1300*2922㎜。

2、所有鐵件均采用熱鍍鋅處理，鍍鋅量為500g/㎡,外層采用噴塑處理，為乳白色。

3、接縫處必須滿焊，所有焊縫均須磨平。

4、護欄安裝后兩端持平，不平整度不大于2mm。

5、護欄底座與立柱必須用M5十字頭鍍鋅螺栓連接固定。

6、護欄輪廓標為每片護欄內側一片，具體要求見護欄輪廓標需求。矮化護欄輪廓標顯示上沿于立柱平齊.

道路護欄底座（水泥預制）

道路護欄底座（水泥預制）：鋼殼C30混凝土底座，鋼殼采用鍍鋅板鑄造，表面黑色噴塑，兩側均有“公安”字樣，抗壓、抗風性好，內部填充C30混凝土，混凝土必須澆筑密實，達到要求的壓實度和強度。底座單個重量不低于30kg，400×300×18

輪廓標（附著于護欄、側墻等的輪廓標）

1、附著式輪廓標的后底板、支架，應按圖紙要求采用鋁合金板制造，連接件應采用鋼材制造，并應符合《輪廓標技術條件》（JT／T 388一1999）的規定。

2、護欄輪廓標安裝架采用40*2mm直角鋁合金板，鋁合金板的性能應符合《鋁及鋁合金軋制板材》（GB/T3880-2006）的要求。用作支架及底板時，其最小實測厚度不應小于2.0mm。長度180mm，外側用抽芯鉚釘鉚接180*40*8 mm晶格反光片。

3、輪廓標安裝在每片護欄機動車側，立柱距地面向上800mm處，采取立柱打孔抽芯鉚釘鉚接。

4、晶格反光片逆反射材料通過支架按圖紙所示錨固在護欄立柱上。

注：每片護欄即3米，與立柱、底座、輪廓標相配套，即各一個。

機非分流指示牌技術規格要求

1、牌面要求鋁合金（長寬70*50 cm，板厚采用1.5mm），標牌下緣距路面高2m,標志桿直徑76mm,標志桿要求先熱鍍鋅再噴上白下警用藍。

2、標志板應符合《公路交通標志板技術條件》（JT/T279-2004）的規定，并應符合《鋁及鋁合金板材的尺寸及允許偏差》（GB/T3194-1998）和《鋁及鋁合金板材》（GB/T3880-1997）的規定。標志板背面的滑動槽鋼采用鋁合金型材，并符合《工業用鋁及鋁合金熱壓型材》（GB/T6892-1986）的規定，標志板與桿件采用卡箍式連接，卡箍件需熱鍍鋅處理。

3、標志板面的逆反射材料反光膜采用符合《公路交通安全設施技術規范》要求，底膜、文字圖案要求采用3M級，經交通部交通工程檢測中心檢測合格、質量可靠、性能穩定的反光膜。反光膜的級別符合有關規定。反光膜的逆反射系數、發光強度系數值、反射系數值、各種顏色的色品坐標和亮度因素不低于國家標準《道路交通標志和標線》（GB5768-2009）的規定。
