廠家直銷日本田中MSC3608 CNC 8軸全自動繞線機
|
加工定制 |
否 |
品牌 |
其他 |
型號 |
MSC3608 |
|
電源電壓 |
AC 220V |
主軸方向 |
200 |
適用線徑 |
2（mm） |
產品介紹:
二手Tanac田中精機 CNC12軸全自動繞線機 Msc3608
提供加工定制：否品牌：Tanac型號：Msc3608電源電壓：200主軸方向：適用線徑：mm步序記憶容量：
二手Tanac田中精機 CNC12軸全自動繞線機 Msc3608的詳細描述：

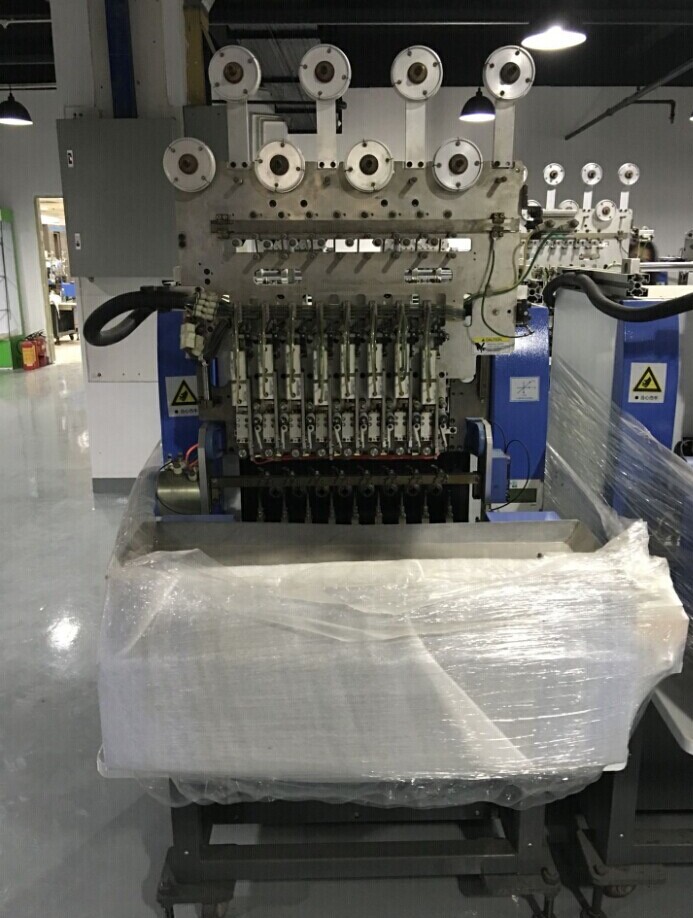

Tanac田中精機 CNC8軸全自動繞線機 MSC3608
全自動繞線機 進口繞線機 日本繞線機 二手繞線機
產品概述:
8軸（MSC3608）主軸總間距為360mm, 適合于中批量的小、中、大型骨架的高精度、高效率的繞線�？梢院推渌@線機以及焊錫綜合機器組成全自動流水線。
機器特點:
本系列機器關鍵部件全部采用日本進口，結構緊湊、高剛性、高精密、高速度、高強度。
采用Tanac的原版繞線機專用軟件，可以實現各種各樣高難度的繞線，使用Windows編程，操作極其簡單，即使從未使用過Tanac 軟件的人也很容易掌握。
導針桿可以旋轉0度、90度、135度，對于貼片電感水平方向的端子纏繞也是輕而易舉的。
設計人性化，構造牢固而簡單，故障少，保養維修方便。
用線圈類型:圈類型:
液晶顯示器背光源高低壓線圈、汽車點火高低壓線圈、傳感器線圈、電磁閥線圈、汽車噴射器線圈、汽車ABS、充電器線圈、小型通訊線圈、打印機噴頭線圈、
步進馬達、中周調諧線圈、汽車儀表線圈、繼電器、照相機鏡頭驅動馬達線圈、開關電源變壓器、EE型變壓器、EI型變壓器、工字型電感、小型貼片電感等。
選擇裝置
張力器、捻線機、氣壓剪刀、簡易切刀、送線裝置、第三夾線裝置、雙線并繞、兩種不同線徑的交替繞線機構、自動上下骨架裝置、骨架浮起檢測裝置、
夾線裝置前后自由移動機構、廢線吸除裝置、自動包膠帶裝置、安全門、安全光柵、其他選擇項目等。（提示：包膠帶裝置和氣壓剪刀不能同時使用）
規格參數：
規格參數：
主軸數 8
主軸轉速 (rpm) 4000/10000/16000
主軸間距 (mm) 45
主軸伺服馬達功率 (w) 750 (根據需要可選用1500W)
導針桿移動伺服馬達功率 (w) X:100 Y:100 Z:100
快速夾具接口內徑 (mm) 標準：10
適用線徑 (mm) 0.02-0.4mm (追加氣壓剪刀以及更換馬達可以繞到0.4mm以上)
最大骨架外徑 (mm) 30
導針桿移動量 (mm) X:90 Y:90 Z:50
導針桿移動速度 (mm/sec) 250
控制系統 田中精機 G2 控制器
電源電壓 (v) 單相 AC200-230V , 50Hz/60Hz
消費電力 (w) 1250
壓縮空氣壓力 (Mpa) 0.49-0.59
機臺本體尺寸 (mm) 770(W) *1100(D) * 1300(H)
機臺本體重量 (kg) 250
|
機器型號 |
MSC3608 |
MSC5612 |
|
主軸數 |
8 |
12 |
|
主軸繞速(RPM) |
0-10000-12000 |
|
|
主軸伺服馬達功率 |
750 |
1500 |
|
導針桿移動伺服馬達功率 |
X:200 Y:200 Z:200 |
|
|
導針桿移動量(mm) |
X:110 Y:150 Z:70 |
|
|
導針桿移動速度(mm/sec) |
250 |
|
|
軸間距 (mm) |
45 |
45 |
|
最大骨架(mm) |
30 |
30 |
|
快速夾具接口內徑(mm) |
10 |
|
|
控制系統 |
田中精機G2控制系統 |
|
|
適用線徑 (mm) |
0.05-0.5 |
0.05-0.32 |
|
0.02-0.05選配 |
0.02-0.32選配 |
|
|
繞線產量（/小時） |
1600（單組繞線） |
2400（單組繞線） |
|
1000（繞線+包膠紙） |
1500（繞線+包膠紙） |
|
|
電源電壓 (v) |
單相 AC200-230V , 50Hz/60H |
|
|
消費電力 (Kw) |
1.25 |
2.3 |
|
壓縮空氣壓力 |
0.49-0.59 |
|
|
機臺本體尺寸 (mm) |
700(W) *1100(D) * 1300(H) |
973(W) *1116(D) * 1307(H) |
|
機臺本體重量 (kg) |
400 |
600 |
功率電感線圈、繼電器線圈、液晶顯示器背光源高低壓線圈、點火高低壓線圈、傳感器線圈、電磁閥線圈、汽車噴射器線圈、汽車ABS、充電器線圈、汽車儀表線圈、大型步進馬達、開關電源變壓器、EE型變壓器、EI型變壓器、汽車止動線圈等。
