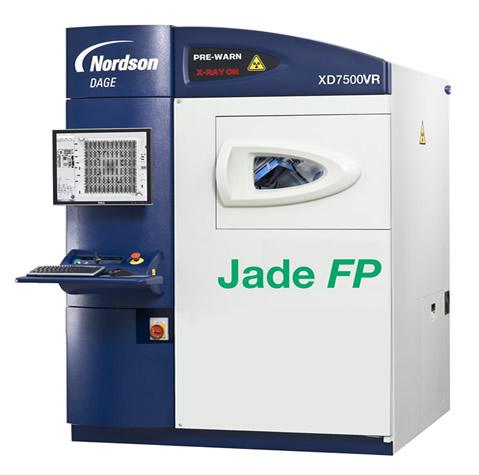

廠家直銷 DAGE XD7500VR Jade FP x-ray檢測儀

產品信息：

XD7500VR Jade FP

新系統通過經濟高效的平臺提供高科技

·         Nordson DAGE 開放傳送型 X 射線管

·         <0.95 μm 特征分辨率 X 光管

·         160 kV 管，目標功率可達 3W，具有次微米級特征識別能力

·         Nordson DAGE 1.33 Mpixel @ 10fps 長壽 CMOS 平板檢測器（帶實時
圖像增強功能）

·         幾何放大 1,400 X，系統 4,200 X

·         最大電路板尺寸 29” x 22.8” (736 x 580 mm)

·         高達 65° 斜角視圖，不影響放大效果

·         23” TFT LCD 顯示器

·         可自動執行檢測任務，無需編程技巧

·         高質量實時成像

·         μCT 選件

Nordson DAG 是業界唯一將研究重點放在 X 射線電子檢測的 X 射線產品公司，提供的 Nordson DAGE XD7500VR Jade FP X 射線檢測系統采用最新技術平板檢測器，在生產任務需要高質量實時成像的情況下提供市場領先的、經濟高效的方法。 借助其強大的規格，該基礎平臺可以輕松提高競爭優勢。

Nordson DAGE 開放傳送型 X 射線管以及其長壽燈絲技術和高質量 1.33 Mpixel CMOS 平板檢測器，令此出色的系統成為電子檢測所需高倍放大和高分辨率實時成像的最經濟高效選擇。 采用垂直系統配置，X 射線管放在檢測器的等中心“移動和傾斜”之下，通過簡單的、無需操縱桿的“點擊式”軟件
即可實現控制。 這可提供生產應用所需的安全、無碰撞檢測。 所有這些任務都可以簡單快速地自動執行，而無需編程技能。

DAGE XD7500VR Jade FP X光檢查機
X射線檢測系統，適應場地變化的高性價比生產性設備平臺

優勢
Nordson DAGE開放、透射式X光管
特征分辨率〈 0.95 u m
在最高160KV管電壓，3W標靶功率時仍可達到次微米級特征分辨率。
使用Nordson DAGE 133萬像素，
10幀/秒的CMOS平板探測器，
可實現實時模式影像增強功能，且使用壽命長。
1400倍幾何放大倍率，4200倍系統放大倍率
最大樣品尺寸：29” x 22.8” (736 x 580 mm)
保持放大倍率不變的情況下最大可達到65度傾斜角
23” TFT LCD 顯示器
自動檢測功能不需具備任何編程技巧
高清晰實時影像
微CT選項

Nordson DAGE,是唯一一家專門專注于X射線電子檢測的公司，提供Nordson DAGE XD7500VR Jade FP X射線檢測系統，該系統使用最新平板探測器技術， 可提供市場主導型，高效的清晰實時影像的產品檢測。高規格的系統配置，比同類競爭者更為優越。Nordson DAGE開放、透射式X光管具有使用壽命長的燈絲技術，配備133萬CMOS平板探測器，使得該系統在實時的高放大倍率，高解析度X影像技術領域具備最高性價比。X光管設計在底部，通過等中心線設計操作平臺的移動和影像探測器的傾斜，所有的控制可通過軟件簡單的點擊操作完成，不需要搖桿操作。如此可實現產品的安全無碰撞檢測。所有的功能可以簡單快捷進行自動檢測，而不需要進行復雜的編程技術。
Crystal Clear X-ray Inspection. Nordson DAGE.

XD7500VR Jade FP X射線檢測系統
參數
•Nordson DAGE VR950新技術、開放、透射式X光管：
-所有電壓均可達到<0. 95微米特征分辨率
-最高電壓160KV，標靶功率：3W
-燈絲組件使用壽命長
-自動穩壓光管
•1,400倍光學放大倍率（4.200倍系統放大倍率）
•簡單，無碰撞，高放大倍率，高解析度檢測系統：
-在傾斜角度下檢測同樣具備上述特點
-無搖桿，鼠標點擊操作
•最大樣品檢測尺寸：29” x 22.8” (736 x 580毫米），放大倍率
•最大檢尺寸：20” x 17.5” (508 x 444毫米）
•達65度傾斜角檢測
-測試點360度環繞旋轉檢測
-等中心操作平臺結構保證了可視范圍內的影像分辨率。
•使用壽命長的133萬像素（1536*864像素比)CMOS數字探測器：
-10幀/秒的全息”實時”影像成像系統
-實時影像増強功能
•16位數字影像處理系統
•防震動控制處理
•23” TFT LCD操作顯示器
•Nordson DAGE X射線影像操作軟件包含如下功能：
-自動或手動進行元器件失效分析，包括BGA和QFN
-簡單快捷制作穩定的自動檢測程序
-貫穿孔填充百分比計算
-精確的測量功能
-可自動或手動測量芯片內氣泡比例
-專利的X影像導航圖，方便定位缺陷位置
-使用簡單.無需復雜的搖桿操作
•外殼全封閉式鉛屏蔽安全系統
-X射線福射泄漏量<1 u Sv/hr
-符合所有的國際標準
•Windows 7 64位操作系統
•整機1年保修

選項
•搖桿控制（X, Y或X, Y & Z)
•條形碼掃描
•第二年系統保固
•微CT選項可作為系統訂單或單獨配置

系統
•尺寸:57 x 67 x 77. 5”（寬x長x高）
•尺寸：1450 x 1700 x 1970 mm  (寬x長x高)
•系統質量：1950千克（4300磅）
•最大樣品重量：5千克
•電源單相200-230伏，16安培
•最大功率：1000瓦
