電火花穿孔機|電火花高速穿孔機

產品價格：￥面議（人民幣）

規格：D703G型

發貨地：蘇州市相城區黃橋永方路

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

蘇州中航長風數控有限公司

誠信商家

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：蘇州中航長風數控有限公司

聯系人：馬文斌（先生）

聯系手機：

固定電話：

企業郵箱：szzhcf@163.com

聯系地址：蘇州市相城區黃橋永方路168號

郵編：215132

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

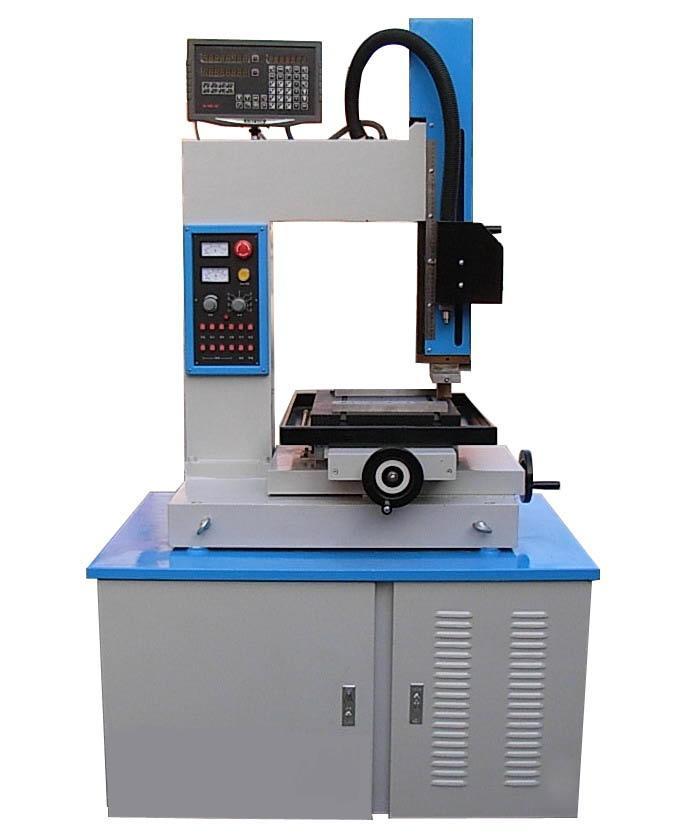

電火花穿孔機|電火花高速穿孔機

是利用連續上下垂直運動動的細金屬銅管（電極）作電極，對工件進行脈沖火花放電蝕除金屬來進行穿孔加工。電火花穿孔機使用的電極是空心銅管，介質從銅管內孔高壓沖過，沖到放電加工部位起冷卻和排屑作用。電極與金屬間放電產生高溫腐蝕金屬達到穿孔的目的，用于加工超硬鋼材、硬質合金、銅、鋁及任何可導電性物質的小孔。廣泛使用在精密模具加工中，一般被當作電火花線切割機床的配套設備，用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。

電火花穿孔機|電火花高速穿孔機加工特點：

1. 能加工直徑Ф0.3mm~3mm的深小孔(深徑比最高可達300：1)

2. 加工速度可達每分鐘30~60mm（視材料而定）

3. 能加工線切割起始孔、過濾孔、噴嘴孔、氣孔、群孔、超深孔等

4. 能加工不同的導電材料，甚至是半導電材料，特別適用與加工不銹鋼、淬火鋼、銅、鋁、硬質合金等

5. 可直接在工件的斜面、曲面上進行加工

6. 可蝕除折斷在工件中的鉆頭、絲錐等，而不損壞原孔螺紋

7. 工作液可直接采用自來水，也可以用皂化液，無污染

8. 操作簡單、方便

9. 工作臺X,Y軸配有數顯裝置

10. Z軸具有定深功（選配）

電火花穿孔機|電火花高速穿孔機基本配置：

（1）電火花穿孔機二軸數顯與操作相溶為一體。

（2）硬質合金體密封式旋轉頭，使用壽命長且不漏水。

（3）超大規模集成電路，使脈沖電源極為可靠。

（4）高低壓復合電源，大功率VMOS場效應。

（5）可調節式操作控制箱，充分考慮以人為本。

（6）專用柱塞泵，線隙式過濾器。

（7）工作臺采用大理石臺面。

（8）不銹鋼工件裝夾附件。

（9）帶電極修整功能及快速擊穿功能。

（10）主軸升降具有快速上下功能，加工穩定度可調。

電火花穿孔機|電火花高速穿孔機加工實例如下：

項目	A	B	C	D	E
工作材料	YG8	1Gr18Ni9Ti	45	Gr12(淬火)	B₄C(導電陶瓷)
電極直徑	1mm	1mm	0.8mm	0.5mm	1mm
加工深度	80	36	30	50	52
加工時間	25'	38	32	1'50	28'

電火花穿孔機|電火花高速穿孔機基本技術參數：

Model 型號	D703G
Electrode diameter 裝夾電極直徑 mm	∮0.3-∮3.0
Spindie travel 主軸頭行程 mm	300
Z-axis servo travel 主軸伺服行程 mm	300
Work table loading 工作臺尺寸 mm	320×400
Work table loading 工作臺承重	320kg
X-Y travel X-Y行程 mm	200×300
The max.space between guider & work table 導向器與工作臺最大距離 mm	280
Max.working current 最大加工電流 A	30
Max.power supply 輸入最大功率 kw	3.5 3N 380V/50Hz
Work flume capacity 工作液桶容量（L）	25
Work liquid filtrate way 工作液過濾方式	線隙式
Max.pump pressure 最大工作液壓力 Mpa	10
Mainframe exterior size 主機外尺寸（L＊W＊H）mm	1050×700×2100
Machine weight 整機重量 kg	700
