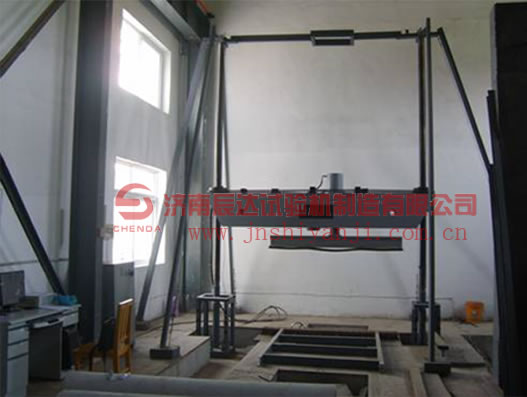

CD-100型排水管外壓試驗裝置技術方案
濟南辰達試驗機制造有限公司是國內較強的試驗機生產制造廠商之一，匯集了試驗機行業的優秀尖端人才，生產的機器性能穩定，測量精確，深受廣大用戶的喜愛。歡迎各界朋友蒞臨濟南辰達試驗機制造有限公司參觀、指導和業務洽談。
聯系方式:鮑老師  13969149149  QQ：499817922  網址： www.jnshiyanji.com.cn / http://www.shiyanjishop.com
一、概述：
      混凝土和鋼筋混凝土排水管試驗裝置是按國家標準《混凝土和鋼筋混凝土排水管》(GB/T 11836-99)�！痘炷�土和鋼筋混凝土排水管試驗方法》(GB/T 16752-2010)的規定而研制的，采用三點抗壓模式，主要適用于混凝土、鋼筋混凝土排水管的外壓試驗。
二、主要特點
1、橫梁采用電動絲杠升降，方便做不同直徑排水管試驗(200-2600mm,最大到3m)。
2、下支撐梁采用分段組合式，方便做不同長度排水管試驗。
3、機座采用混凝土澆注，與地面平齊，方便各種口型排水管的放入。
4、加載采用微機控制液壓加載，省時省力、加載平穩，試驗空間復位迅速。
5、加載速度恒定，全程有微機自動控制，滿足國標規定的加載速度及在每級保壓控制時間要求，并且控載級別可有客戶任意編程指定。
6、力值直接以KN值顯示，免去力值計算之煩。
7、軟件設峰值保持功能，及數據自動存儲，報表編輯打印等功能。
8、報表可同時將試驗曲線及力值等信息保存并打印，使試驗過程真是再現。
9、橫梁及活塞的行程均設限位保護，保證試驗過程的安全。
10、高剛性機架設計，減少了對試驗結果的干擾因素。
11、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；
12、軟件設有力值自動清零系統，消除了人為清零誤差不一等因素
13、每組試驗的試樣尺寸，環境溫度等參數可根據實際情況更改或填寫。
14、試驗速度、保壓點、保壓時間在編程時都可以寫入，由微機全自動控制運行。
15、保壓點可以任意多點設定，每階段速度任意設定，保壓時間任意設定，達到預設條件后自動切換到下一階段。
三、主要技術參數：
1、最大壓力：1000KN
2、立柱間距：2600mm
3、試驗空間：2600×3500mm
4、橫梁調整方式：電動絲杠(電動控制按鈕，自由調節)
5、橫梁調整范圍：300mm～3500mm
5、力值精度：1級(優于示值的±1%)
6、試驗力控制及顯示方式：電腦自動控制，實時顯示當前保壓時間、速度、力值等參數。
7、測力系統為微機全自動控制系統，具有雙屏顯示功能，加載速度、力值數字顯示，具有自動存儲，可隨時查詢，報表打印，試驗過程保存等功能。還配有HP彩色打印機，可打印試驗報表。
8、裂縫載荷自動識別與人工干預相結合記錄準確，破壞載荷自動記錄。
9、達到國標百分比自動計算，并出具數據。
10、具有過載保護功能即力值超滿量程的2%自動停機斷電功能。
11、活塞行程：0-150mm
12、上支承梁： 2000mm
13、硬木支撐長度：1000+1000= 2000mm
12、硬木支撐間距：可調(轉盤式，調節方便)
13、硬木支撐圓角：R=12.5mm
14、加載方式：電動液壓。
15、控載方式：電腦全自動控制系統。
16、試件放入方式：承插口管及直管均采用滾入式。
15、電源：380V±10%，220V±10%，50HZ
16、整機重量 ： 6000Kg
17、外形尺寸 ： 6000x5000x5000mm
18、因設備龐大，需現場提前做好地基，現場安裝、著漆。
19、配聯想品牌電腦，液晶顯示器，HP彩色打印機。
三、軟件主要界面：
制造商：濟南辰達試驗機制造有限公司
聯系人：苗先生
電話：0531-61311328
http://www.jnshiyanji.com.cn    濟南辰達試驗機制造有限公司

標準：
鋼筋混凝土排水管GB/T11836-1999 改為GB/T11836-2009
混凝土外加劑GB8076－1997改為GB8076－2008
碳素結構鋼和低合金結構鋼冷軋薄鋼板及鋼帶GB/T 11253－1989改為GB/T 11253－2007
混凝土管用混凝土抗壓強度試驗方法GB/T11837－1989改為GB/T11837－2009
玻璃纖維無捻粗紗GB/T18369-2001改為GB/T18369-2008
去掉的標準：
GB199-1990快硬硅酸鹽水泥
JGJ28-1986粉煤灰在混凝土和砂漿中應用技術規程JC/T748-1987(1996)預應力與自應力鋼筋混凝土管用橡膠密封圈
JC/T749-1987(1996)預應力與自應力鋼筋混凝土管用橡膠密封圈試驗方法
