TLQZ/TGQZ減震球型鋼支座

一、

減震球型鋼支座是在原來抗拉球型鋼支座（KLQZ）和球型鋼支座（GQZ）的基礎上進行的一種新型的支座，適用于有水平剪切剛度要求的大跨度空間結構的新型支座，可以有效的釋放地震能量，減少地震對建筑物的破壞。廣泛應用于大型體育場，商業中心，展覽館，車站，飛機場等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等鋼結構以及公路橋梁建筑中》

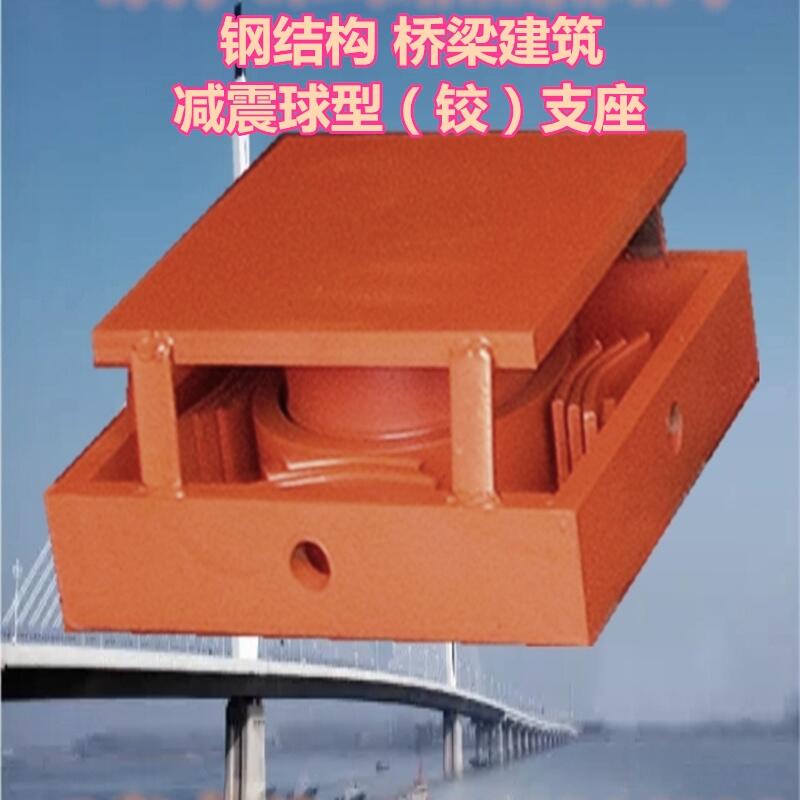

二、減震球型鋼支座結構：彈性球型鋼支座(TLQZ/TGQZ)結構是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及鋼板彈簧阻尼器組成，彈性球型鋼支座(TLQZ/TGQZ)是普通的抗拉球型鋼支座（KLQZ）和球型鋼支座（GQZ）上增設了多鋼板彈簧阻尼器。一方面可以增加支座水平向的剛度，另一方面則具有一定的耗能特性。

建筑物中當支座受到沖擊載荷時，減震型球型（鉸）支座可通過多鋼板彈簧阻尼器柔性接觸減緩沖擊力，降低位移加速度，從而對支座本身和鋼結構主體起到保護作用。其次，各相對位移面之間設有不銹鋼板和聚四氟乙烯滑板，通過兩者相對滑動實現位移，這樣大大的降低了摩擦系數，使各部件間運動靈活，避免爬行現象的產生。

三、：減震球型鋼支座主要特點：
1、可提供水平剛度，滿足上下部結構協同工作的需要；
2、具有一定的耗能減震能力；
3、承載力高，萬向轉動，支座本身變形�。�
4、安裝方便，耐久性好。

四、減震球型鋼支座主要技術性能：
1、減震球型鋼支座（PTFE滑板）豎向承載力從1000kN至30000kN共分為22級；
2、設計轉角可到0.06rad;
3、支座水平摩擦系數≤0.03；
4、支座正常使用年限100年，適用溫度-40℃～70℃；
5、主要用于上下部結構有變形協調要求大跨空間結構.
我公司可根據工程實際需要，免費為客戶設計開發生產其他參數要求減震球型鋼支座產品，請來電來函提供支座承載力，水平力，上拔力，位移量，水平剛度，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，GB50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，為你提供最合理，最精簡的設計方案，歡迎您的來電咨詢。

六、減震球型鋼支座主要規格：
1、彈性球型支座的彈性元件剛度可從1kN/mm～10kN/mm；
2、加工制造標準參照《橋梁球型支座》（GB/T 17955-2009）;

3、安裝具體要求參見我公司產品使用說明書。
