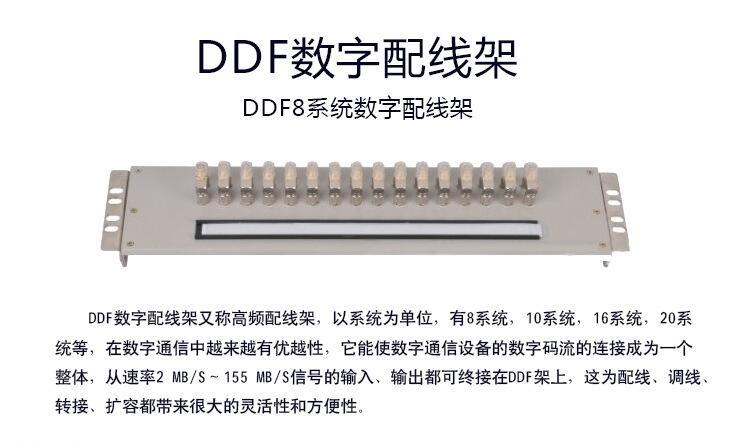

75歐姆DDF數字配線架

DDF數字配線架又稱高頻配線架，經常和pcm、光端機等配套使用�？蓪崿F速率從2Mb/s～155Mb/s信號的輸入、輸出。與傳統產品相比，在同樣滿足YD/T1437-2006標準的要求下，結構標準化、統一化程度更高。施工、安裝操作、維護更簡單、快速、方便�？筛鶕�用戶操作需要,旋轉自如，完善的接地系統。

CT-MPX09數字配線架、DDF數字配線架：8系統DDF數字配線架、10系統DDF數字配線架、16系統DDF數字配線架、20系統DDF數字配線架、21系統DDF數字配線架

BNC數字配線架：8系統BNC數字配線架、10系統BNC數字配線架、16系統BNC數字配線架、20系統BNC數字配線架、21系統BNC數字配線架

西門子數字配線架：西門子8系統數字配線架、西門子10系統數字配線架、西門子16系統數字配線架、西門子20系統數字配線架、西門子21系統數字配線架

DDF產品綜述：光進通信在DDF連接器的結構設計、材料的選擇、表面處理、加工工藝及關鍵工序等許多方面都有自己獨到的經驗，產品性能穩定、可靠，有著廣泛的應用。

產品特點：

1.系列眾多：西門子、愛立信、AT&T、富士通、NEC等；75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；

2. 性能方面：嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠；

3. 管理方面：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便；

4.細節方面：完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節無缺的設計，確�？蛻羰褂酶�加方便。

技術指標：

1．環境要求：

1) 工作溫度： -5℃～ 40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（ 30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 進纜方式：上進纜、下進纜

4) 操作方式：全正面操作

5) 機框顏色：世紀黃、電信灰

6) 接地方式：銅條

3．同軸連接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分除外）

3) 絕緣電阻：>1000MΩ（500VDC）

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ

6) 介入損耗：≤0.3dB (50KHz～233MHz)

7) 回波損耗：≥18dB (50KHz～233MHz)

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)

9) 拉脫力：>50

10) 連接器壽命：≥1000次

11) 材料：黃銅、鈹青銅

12) 同軸連接器鍍金厚度：≥2um
