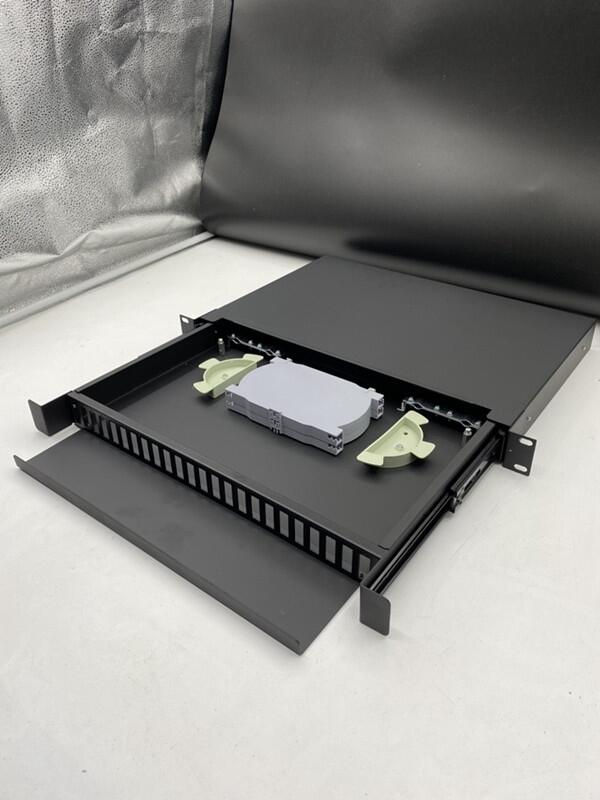

這種創新、堅固的 1U 滑動接線板。該面板設計用于在 1U 空間內容納多達 24 根光纖。能夠使用全系列的適配器類型，為最終用戶提供靈活的解決方案，使他們能夠合并一個多功能面板，以便在使用期間輕松訪問在不干擾現有電纜或光纖的情況下進行安裝或返工。除了適配器陣列外，面板還提供多種電纜入口解決方案，多達 4 個標準電纜入口點，用于松套管、緊密緩沖、預端接和鋼帶鎧裝電纜。每個面板都有集成的加強件系帶位置，面板后部的附加可拆卸板允許安裝鋼帶鎧裝電纜。
特點與優勢
?1U內最多24根光纖
?title 可用的適配器選項
?12個適配器位置
?單獨標記的端口
?45°開放工作角度
?接受松套管、分配和預端接電纜
?RoHS、REACH SvHC 和 UL 等級
?適合標準 19”
應用
?數據中心、場所安裝、電信網絡
?以太網、光纖通道、ATM、LAN、MAN 和 WAN
?數據通信
?室內應用
規格
元素特征
U 尺寸 1U (44.4mm)
寬度 482mm
深度 205mm
凈重 2.5 公斤
包裝重量 3 公斤
包裝尺寸 530mm W X 55mm H x 260mm D
防護等級 IP20
適用于適配器類型 SC 雙工
端口數 12
電纜入口 20mm 2
電纜入口 25mm 2
安裝調整范圍 50mm
材質 冷軋鋼
材料厚度1.2mm
材料涂料粉末涂料
顏色 RAL 9004
工作溫度 -40°C 至 +50°C
設計符合 TIA/EIA 568.C、ISO/IEC 11801、EN50173、IEC60304、IEC61754、
符合 RoHS、Reach/SVHC
訂購信息
1U 黑色滑動接線板，帶 SC 雙工單模適配器 S07SCS12
1U 黑色滑動接線板，帶 SC 雙工多模適配器 S07SCM12
1U 黑色滑動接線板，帶 SC 雙工多模 Erika Violet 適配器 S07SCV12
1U 黑色滑動接線板，帶 SC APC 雙工單模適配器 S07SCA12
技術圖紙
