1.施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程序，可像電力線一樣，直接飛渡田野、溝坎和河流。
2.通信線路與電力線路各成體系，無論是哪種線路出現故障，維護檢修等均不會互相影響。
3.與電力系統使用的捆綁式和纏繞式光纜相比，ADSS不依附電力線或地線，單獨架設于桿塔上，可在不停電的條件下施工。
4.光纜在高強度電場中具有優越的性能，不受電磁干擾、特種材料制成的外護套，免遭雷擊。
5.省去了通信線路勘測及桿塔建設過程，簡化了工程建設。
6.光纜直徑小、重量輕，減少了冰凌和風力對光纜的影響，也減輕了桿塔和支撐物的負荷。限度利用桿塔資源，500KV以下高壓輸電線纜上將廣泛應用。

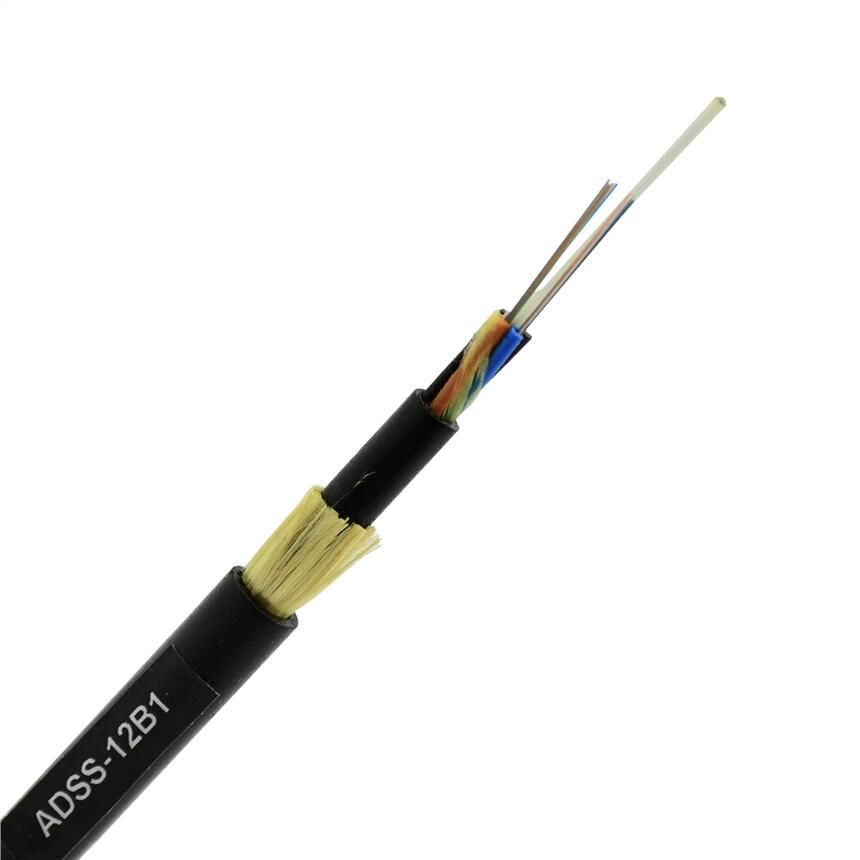

ADSS用于高壓輸電線路并利用電力系統輸電塔干，整個光纜為非金屬介質，自承懸掛于電力鐵塔上的電力強度最小的位置。它運用于已建高壓輸電線路，具有安全性高，無電磁/強電干擾，跨距大，深受廣大電力系統用戶的青睞，在電力系統城網改造、農網改造的通訊建設中得到廣泛的應用
執行標準：符合IEEE 1222－2004技術標準，同時符合IEC 60794-1標準.DL/T 788-2016
應用范圍：高場強，高電壓接入網室外光纜
敷設方式：架空
工作溫度：-40℃~+70℃
彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑
| ADSS電力光纜技術參數 | |||
| 光纜芯數 | 光纜結構 |
光纜松套管內 光纖芯數 |
光纜重量 （kg/km） |
| 2-30 | 1+5 | 6 | 85-125 |
| 32-60 | 1+5 | 12 | 95-135 |
| 62-72 | 1+6 | 12 | 105-145 |
| 74-96 | 1+8 | 12 | 130-170 |
| 98-120 | 1+10 | 12 | 165-205 |
| 122-144 | 1+12 | 12 | 210-250 |
| 146-216 | 1+6+12 | 12 | 255-295 |
| 218-300 | 1+9+15 | 12 | 310-360 |
| 跨距（M） |
100M、150M、200M、300M 400M、500M、600M、700M |
||
| 備注 | 雙護套可以做到700M跨距 | ||
附件：G.652D光纖性能參數
| 特性 | 條件 | 數據 | 單位 |
| 光學特性 | |||
| 衰減 |
1310nm
1383nm 1550nm 1625nm |
≤0.35
≤0.34 ≤0.21 ≤0.24 |
dB/km
dB/km dB/km dB/km |
|
相對波長的衰減變化@1310nm
@1550nm |
1285～1330nm
1525～1575nm |
≤0.03
≤0.02 |
dB/km
dB/km |
| 波長范圍內的色散 | 1550nm | ≤18 | ps/(nm.km) |
| 零色散波長 | 1312±10 | nm | |
|
零色散斜率
零色散斜率典型值 |
≤0.092
0.086 |
ps/(nm2.km)
ps/(nm2.km) |
|
|
偏振模色散系數PMD
單根光纖值 光纖鏈路值（M=20,Q=0.01%） 典型值 |
≤0.20
≤0.10 0.04 |
ps/
ps/ ps/ |
|
| 光纜截止波長λcc | ≤1260 | nm | |
| 模場直徑MFD |
1310nm
1550nm |
9.2±0.4
10.4±0.5 |
μm
μm |
| 有效群折射率 |
1310nm
1550nm |
1.466
1.467 |
|
| 衰減不連續性 |
1310nm
1550nm |
≤0.05
≤0.05 |
dB
dB |
| 幾何特性 | |||
| 包層直徑 | 124.8±0.7 | μm | |
| 包層不圓度 | ≤0.70 | % | |
| 涂層直徑 | 245±5 | μm | |
| 涂層/包同心度誤差 | ≤12.0 | μm | |
| 涂層不圓度 | ≤6.0 | % | |
| 芯/包同心度誤差 | ≤0.5 | μm | |
| 翹曲度(半徑) | ≥4 | m | |
| 環境特性（1310nm、1550nm、1625nm） | |||
| 溫度附加衰減 | -60℃ ～+85℃ | ≤0.05 | dB/km |
| 溫度～濕度循環附加衰減 | -10℃ ～+85℃，98%相對濕度 | ≤0.05 | dB/km |
| 浸水附加衰減 | 23℃，30天 | ≤0.05 | dB/km |
| 濕熱附加衰減 | 85℃和85%相對濕度，30天 | ≤0.05 | dB/km |
| 干熱老化 | 85℃ | ≤0.05 | dB/km |
| 機械特性 | |||
| 篩選張力 | ≥9.0 | N | |
| 宏彎附加衰減（100圈Ф50mm） | 1310nm和1550nm | ≤0.05 | dB |
| 涂層剝離力 |
典型平均值
峰值 |
1.5
≥1.3 ≤8.9 |
N
N |
| 動態疲勞參數 | ≥20 | ||
