全截面阻水結構，確保良好的阻水防潮性能
松套管內填充特種油膏，對光纖進行關鍵性保護
兩根平行圓鋼絲既抗張力，又抗側壓
光纜外徑小、重量輕，彎曲性能優異
松套管位于光纜物理中心，施工操作方便
聚乙烯護套使得光纜具有良好的抗紫外性能
產品使用壽命30年以上

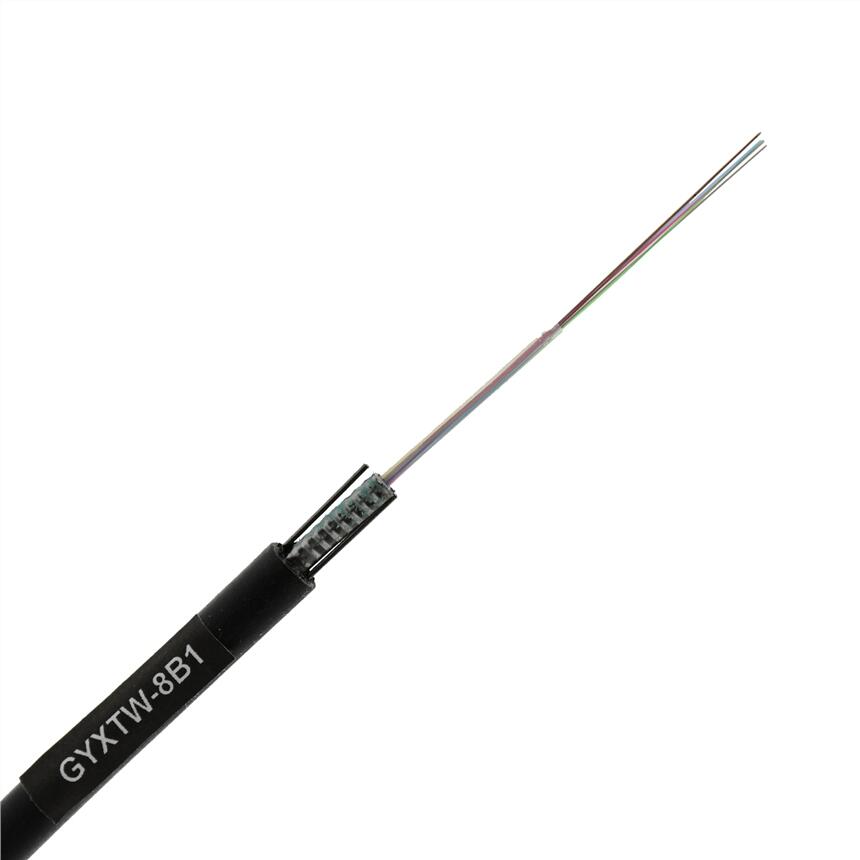

GYXTW型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-聚乙烯粘結護套通信用室外光纜，由中心松套管、兩根平行的鋼絲加強構件和鋼-聚乙烯護套構成。
執行標準：YD/T 769-2018
應用范圍：核心網、城域網和接入網室外光纜
敷設方式：架空、管道
工作溫度：-40℃~+60℃
彎曲半徑：靜態10倍光纜直徑
動態20倍光纜直徑
GYXTW 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯護套成纜。
| GYXTW管道光纜技術參數 | ||||
| 光纜芯數 | 光纜外徑 |
光纜松套管內 光纖芯數 |
光纜重量 （kg/km） |
|
|
2-12 （0.6鋼絲） |
6.9
|
12 | 44 | |
|
2-12 （0.8鋼絲） |
7.7 | 12 | 55 | |
| 允許拉力（N）短期 | ≥600N | 0.6鋼絲 | ||
| 允許拉力（N）長期 | ≥200N | |||
| 允許壓扁力-短期 | ≥1000（N/100mm） | |||
| 允許壓扁力-長期 | ≥300（N/100mm） | |||
| 允許拉力（N）短期 | ≥1000N | 0.8鋼絲 | ||
| 允許拉力（N）長期 | ≥400N | |||
| 允許壓扁力-短期 | ≥1000（N/100mm） | |||
| 允許壓扁力-長期 | ≥300（N/100mm） | |||
光纜環境性能
| 試驗項目 | 試驗方法 |
| 溫度循環試驗 |
a.溫度臺階：+20℃、-40℃、+70℃、+20℃；
b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環； |
| 滲水試驗 | 成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。 |
|
光纜外護套
絕緣電阻 |
光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。 |
| 介電強度 | 外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。 |
| 滴流試驗 | 在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。 |
