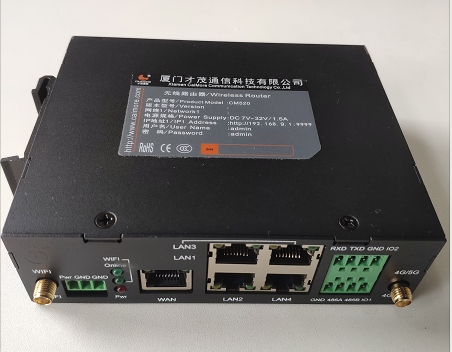

廈門才茂工業級5G/4G/3G五口網關 CM520-57系列，采用開放式軟件架構設計,是一款金屬外殼設計，帶五個以太網RJ45接口，支持2.4GWiFi，設備支持局域網WIFI功能和廣域網5G/4G/3G無線網絡功能，同時系統加載了廣域網通信VPN隧道，WIFI局域網傳輸的安全認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬dai 服務。
設備采用高性能的工業級MIPS通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE），IPTABLE防火墻，靜態及動態路由，PPPOE，PPP server及PPP client，DHCP server及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ主機，WEB配置，支持APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持自動定時上線和下線，定時開關機等功能。
本產品已廣泛應用于電子站牌，快遞柜，自助終端，車載WIFI應用，金融ATM監控，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測， 遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表等。
? 在線維持專利技術
(1) 支持在線維持功能，預防掉線處理，應用特殊的算法通過不斷與基站交互通信，激活設備在線狀態來保證在線的穩定性；
(2) 重新建立撥號機制，即使掉線也會在幾十毫秒內再度上線，時間短到人絲毫察覺不出來；
(3) 對通信模塊重新啟動，建立新的連接；
(4) 對設備進行斷電整機重啟，不用人工現場拔電處理，減少企業維護成本。
? 網絡備份
(1) 設備支持局域網WIFI功能和廣域網3G/4G/5G無線網絡功能；
(2) 支持有線網絡和無線網絡互相切換使用，實現網絡備份功能；
(3) 支持雙SIM卡的網絡備份；
? 全網通
(1) 5G蜂窩接入，支持SA和NSA組網；
(2) 4G蜂窩接入，CAT1/CAT4/CAT6組網,向下兼容3G/2G網絡；
? 支持大規模部署
在工業物聯網的應用中，面臨成千上萬的終端設備聯網聯控，要部署數以萬計的路由器，才茂網關具備web網管、SNMP網管功能，實現遠程配置、遠程升級、路由OTA升級、用戶應用程序OTA升級等，有效幫助您解決設備管理和部署的問題；
? 可定制化Python開發平臺
支持基于Python語言的二次開發平臺，用戶可根據自身業務實現定制化APP應用，網關支持Linux OpenWRT系統開發；
? 支持多種工業協議
為了兼容市面眾多的工業控制器設備，網關支持如下工業協議：Modbus TCP 、Modbus RTU、EtherNet/IP、Modbus TCP Slave等；
? 支持多種工業云生態
才茂網關支持如下工業云平臺：阿里云、tengxun云、電力云平臺、亞馬遜AWS等IOT云平臺，為了客戶提供更多的解決方案，才茂會致力于發展工業物聯網云生態；
? 完備的安全特性
（1）支持VPN安全隧道功能，包括PPTP、L2TP、IPSEC和OPENVPN，并且支持多種協議：TCP/IP，UDP，ICMP等；
（2）DMZ隔離、虛擬IP映射、MAC-IP地址綁定、WAN口限制訪問等防火墻功能，多重安全保護措施，保障網絡不被外界攻擊；
（3）支持設備用戶權限管理、網絡安全、數據安全等多個層面提供安全防護功能；
? 高可靠性設計
(1) 三層系統保護:在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM(Virtual Man Watch)檢測保護功能，網絡異�；蛘呦到y收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常時需要上門拔電的麻煩，保證系統穩定可靠；
(2) 高速處理CPU：采用高速的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“宕機”等疑難問題；
(3) EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過CE認證，FCC認證，ROHS認證，E-mark認證，3C認證，摩爾高低溫檢測認證，通過EMC檢測。
工業級設計：
? 工業級CPU：工業級32位高性能處理器，主頻650MHz；帶32KB Dcache，高速緩存數據，加快高速數據訪問速度；帶64KB Icache，高速指令緩存， 加強了指令處理速度；
? 無線模塊：采用高性能工業級無線模塊，抗干擾強，傳輸穩定；
? 強化電路板：PCB 采用遵循 3H 和 3W 原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠；
? 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產；
? 電磁防護：以太網接口內置 1.5KV 電磁隔離防護；
? 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級 IP30；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用；
? 工業級電源： 寬壓電源設計， 電源適應范圍為 DC6V~DC32V， 內置電源反向保護和過壓 過流保護;SIM/UIM卡接口內置15KV ESD保護電源接口內置反相保護和過壓保護。
穩定可靠：
? 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠；
? UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護；
? 串口ESD保護：串口 RS232 內置 15KV ESD 保護；
? 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計； 符合電力安規要求；防護等級為 IP30；特別適合于環境惡劣的工業控制領域。所有無線模塊都有通過 CGD 認證或者 FCC 認證或者CE 認證；
? 高速處理 CPU：采用高速的工業級 CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“宕機”等疑難問題。
? 內存管理 MMU：新款 高性能CPU帶內存管理 MMU，可以防止系統內存異常問題導致的系統不穩定現象；
? 超大內存：FLASH 16MB（可擴展至32MB），SDRAM 128MB，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低；
? EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；公司產品2010年榮獲“中國工控行業客戶滿意最jia供應商”。
功能強大：
? 支持5G/4G/3G無線撥號為用戶提供高速、安全、可靠的移動網絡服務；
? 支持VPN安全隧道功能,包括PPTP、L2TP和IPSEC，并且支持多種協議：TCP/IP，UDP，ICMP等；
? 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線，支持IPTABLES防火墻，包過濾功能；
? 支持DHCP/DHCPD功能;；
? 支持端口映射NAT功能，如SNAT，DNAT;支持DMZ主機；
? 支持APN/VPDN專網卡網絡；
? 支持SSH功能；
? 支持1路RS232通信，RS232接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；
? 支持1路RS485通信（選配功能），RS485接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；
? 支持2路IO功能；
? 支持恢復出廠設置；
? 支持完成本地配置與本地升級。
簡單易用：
? 產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備；
? 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；
? 產品說明書提供快速配置說明，可以快速使用設備；
? 提供 SYSLOG 日志輸出功能，可以用于參考設備工作日志，同時協助分析異常時的原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題；
? 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（TDD網絡、FDD網絡），5G網絡（SA/NSA）全網絡的產品支持。
|
項 目 |
內 容 |
|
網絡互聯 |
|
|
網絡接入 |
APN、VPDN |
|
接入認證 |
CHAP/PAP/MS-CHAP/MS-CHAPV2 |
|
網絡制式 |
具體參照“無線參數” |
|
LAN協議 |
ARP、EtherNet |
|
網絡協議 |
|
|
IP應用 |
Ping、Traceroute、DHCP服務器/中繼/客戶端、DNS中繼、動態域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP |
|
IP路由 |
靜態路由、動態路由 |
|
網絡安全 |
|
|
防火墻 |
全狀態包檢測（SPI)、防范拒絕服務（DoS）攻擊 |
|
過濾多播/Ping數據包、訪問控制列表（ACL) |
|
|
NAT、PAT、DMZ、端口映射、虛擬服務器 |
|
|
多級用戶 |
用戶分級管理 |
|
AAA |
本地認證、Radius、Tacacs+、LDAP |
|
數據安全 |
IPSec VPN、OPENVPN、CA（可自動申請） |
|
可靠性 |
|
|
備份功能 |
VRRP,接口備份，雙SIM卡備份（可選） |
|
鏈路在線檢測 |
發送心跳包檢測，斷線自動連接 |
|
內嵌看門狗 |
設備運行自檢技術，設備運行故障自修復 |
|
WLAN(可選） |
|
|
配置方式 |
本地或遠程HTTPS、Telent、SSH方式 |
|
升級方式 |
本地或遠程日志輸出、日志掉電保存 |
|
短信功能（可選） |
狀態查詢、配置、重啟 |
|
按需撥號 |
數據激活、短信激活、定時上下線 |
|
網管功能 |
SNMP |
|
開發平臺 |
|
|
支持多種平臺 （可選） |
Python開發，實現客戶定制開發 |
|
亞馬遜AWS |
|
|
tengxun 云 |
|
|
電力云平臺 |
|
|
阿里云等IOT云平臺 |
|
|
|
集中管理，批量配置 |
|
工業協議 |
|
|
支持多種工業協議 （可選） |
Modbus TCP |
|
Modbus RTU |
|
|
EtherNet/IP |
|
|
Modbus TCP Slave等 |
|
外設接口信號參數：
|
項 目 |
內 容 |
|
以太網口 |
五個10/100M Base-T 以太網口，Ethernet IEEE 802-3,802-2； 內置 1.5KV 電磁隔離保護 |
|
WAN 口 |
1路Wan口，可以設置切換為Lan口，支持多種有線寬帶聯網方式； |
|
LAN口 |
4路LAN口，內置1.5KV電磁隔離保護 |
|
端子串口 |
1路 RS232 串口（可以選配為RS485功能，采購時需加以說明） 數據位：7、8 位 停止位：1、2 位 校驗位：無校驗、奇校驗、偶校驗 串口速率：300bps ~ 4000000bps 流控位：無流控、硬流控或軟流控 |
|
3G/4G/5G 天線接口 |
標準 SMA 陰頭天線接口，特性阻抗 50 歐；可選配 3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
WIFI 天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
定位（可選） |
可選配GPS和北斗定位 |
|
UIM 卡接口 |
1.8V/3V/5V 標準的推桿式用戶卡接口（大卡尺寸），內置 15KV ESD 保護 |
|
電源接口 |
3pin端子電源插座 |
|
指示燈 |
POWER、ONLINE、WIFI指示燈 |
|
RESET 按鍵 |
復位按鍵，恢復出廠設置 |
無線參數：
|
項 目 |
內 容 |
|
無線模塊 |
采用工業級無線模塊 |
|
標準及頻段 （SA/NSA頻段） |
5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
|
標準及頻段 （TDD頻段） |
LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
|
標準及頻段 （FDD頻段） |
LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
|
編碼方案 |
NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
|
通信帶寬 （5GSA/NSA） |
5G NR： DL 3.4Gbps， UL 350Mbps |
|
通信帶寬 ( TDD頻段) |
LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
|
通信帶寬 （ FDD頻段） |
LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
|
發射功率 |
LTE:23 dBm WCDMA/HSDPA:24dBm |
|
接收靈敏度 |
<-109dBm |
|
功能支持 |
支持數據、語音、短信和傳真 |
WiFi參數：
|
項 目 |
內 容 |
|
WIFI 模塊 |
采用芯片內嵌 WIFI 模塊，高集成，穩定性好 |
|
WIFI 標準 |
支持 802.11 b/g/n 標準，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 高可達 300Mbps |
|
加密方式 |
支持 WEP、WPA 和 WPA 2加密，內置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎 |
|
AP 方式 |
支持 AP、中繼模式 |
|
傳輸距離 |
室外無阻攔，室外覆蓋范圍可達 150 米 |
硬件系統：
|
項 目 |
內 容 |
|
CPU |
工業級高性能嵌入式處理 CPU，主頻 650MHz |
|
MMU |
CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
|
FLASH |
16MB有足夠大的內存來存放程序和數據（可擴展） |
|
SDRAM |
128MB有足夠大的緩存來提高系統運算速度（可擴展） |
供電情況：
|
項 目 |
內 容 |
|
供電電壓 |
寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
|
標配電源 |
DC9V/1.33A |
|
通信電流 |
通信時平均電流：430mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC |
|
待機電流 |
待機平均電流：<200mA@+9VDC |
溫度參數：
|
項 目 |
內 容 |
|
工作溫度 |
-35 oC ~+75oC |
|
擴展工溫度 |
-40 oC~+80oC |
|
儲存溫度 |
-40~+85oC |
|
相對濕度 |
95%(無凝結) |
EMC指標：
|
項 目 |
內 容 |
|
靜電 |
EN61000-4-2,level3 |
|
輻射電場 |
EN61000-4-3,level3 |
|
脈沖電場 |
EN61000-4-4,level3 |
|
浪涌 |
EN61000-4-5,level3 |
|
傳導騷擾 |
EN61000-4-6,level3 |
|
工頻磁場 |
EN61000-4-8,水平方向/垂直方向400A/m(level3) |
物理特性：
|
項 目 |
內 容 |
|
外殼 |
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域 |
|
產品外形尺寸 |
125*103.2*38mm（不包括天線及固定件）其他產品尺寸參照附錄 |
|
產品包裝尺寸 |
350*215*88mm |
|
重量 |
0.44kg |
|
防震 |
IEC60068-2-27 |
|
振動 |
IEC60068-2-6 |
|
跌落 |
IEC60068-2-32 |
產品認證：
|
項 目 |
內 容 |
|
國內認證 |
gongxinbu 進網許可證、3C、EMC、tiedaobu CRCC認證、摩爾高低溫檢測 |
|
國外認證 |
CE、FCC、E-mark、ROHS認證 |
