端面泵浦 PLS-DPE 液晶切線機

深圳市普力森精密科技有限公司非常感謝您對本公司產品的關注，我們十分

珍惜與貴公司合作的每一次機會。普力森科技國際品牌的質量，和專業全面的售

前、售后優質服務，是提高貴公司競爭能力的可靠的保證。

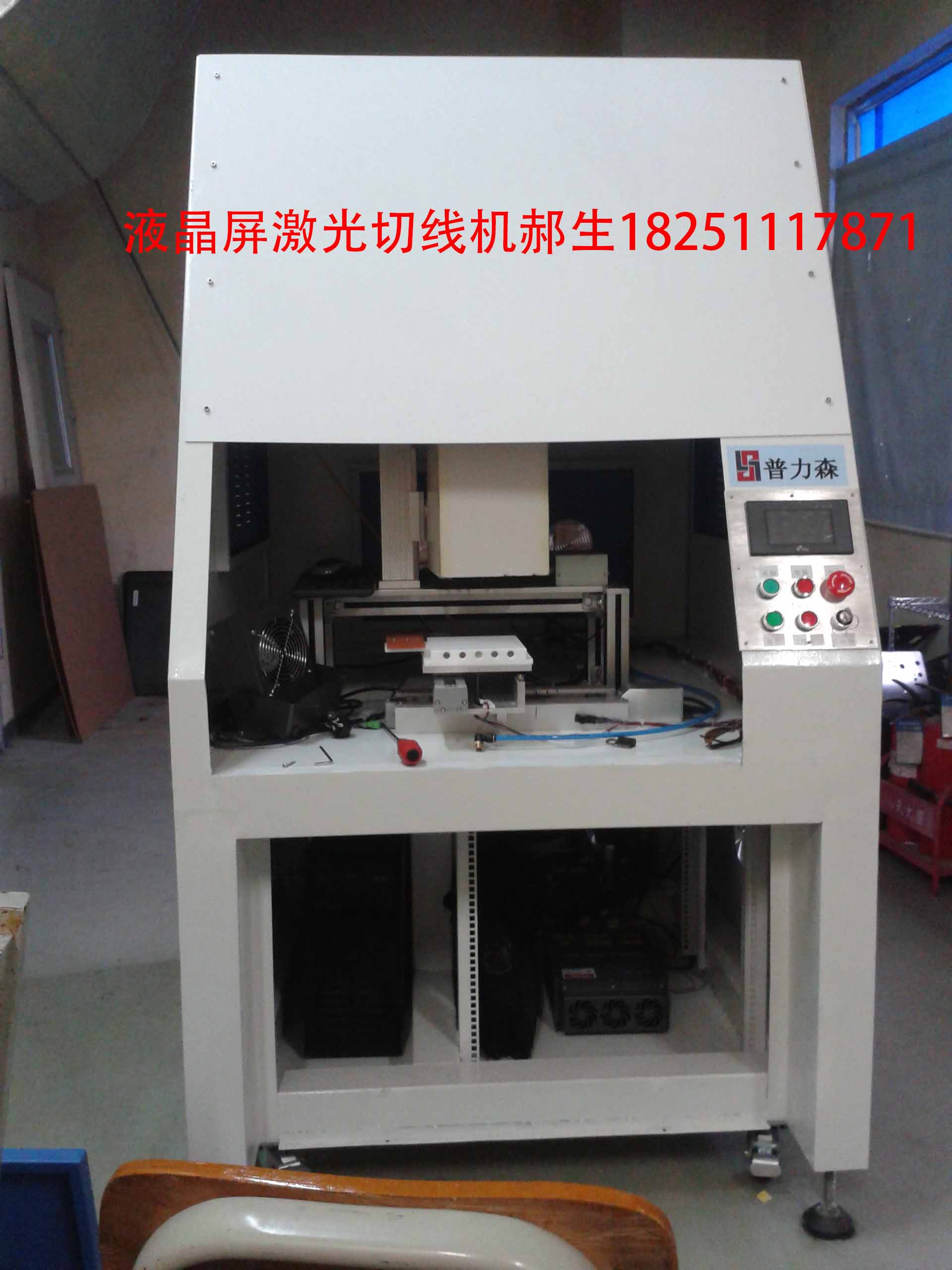

端面泵浦 PLS-DPE 液晶切線機介紹：

液晶激光切線機是用于 LCD 的 IC 測試線進行切割專用設備。該機利用激光切 割 ITO 導電膜的測試電路部分。

普力森液晶激光修復機是根據客戶 TFT-LCD 樣品實際尺寸大�。�4 吋-10.1

吋等）來定制，最大訂制能力為 1200mmx800mm。能同時實現微細加工與高輸

出能量的大面積加工，切割線寬從 35 微米到最大 300 微米，對半導體和 FPD 金

屬薄膜的微細加工到 COLOR FILTER 的大面積加工都可以應對，另外最高頻率

可達到 200Khz，也可應用在需要精細切割的產品上，本機采用高剛性材料制作 外殼，鐳射頭抗震性強，耐高溫，高精度。鐳射系統可變輸出功率，多功能控制 臺可滿足操作人員各種功能需求。

適合行業

液晶面板 TFT-LCD 行業，OLED 行業

適用范圍

適用于 TFT-LCD 3.0 吋到 14 吋測試線切割，具體尺寸可根據客戶的實際尺 寸進行設計

激光液晶切線優勢

激光切割剝線為非接觸性加工，避免產生擠壓及切削力而損傷。激光加工方 式對激光能量的精準控制，剝切線材更準確干凈，激光聚焦精細，激光加工極細 同軸線（如 0.5mm 以下）更具優勢及可行性；金屬、非金屬對不同激光波段的能 量吸收（金屬材料易吸收 1064nm 波段激光，不易吸收 1064nm 波段激光，非金屬 材料相反），使用不同波段激光更易于實現線纜不同層的剝切。

機型特點

機床采用高精度工作臺，高精度 CCD 實時定位，并配合精密可調夾治具定位 來保證液晶屏 IC 測試線切割精度。所有光路光學調整機構均采用固定鎖緊方式， 避免運動過程中急起急停引起彈性結構的晃動，保證光路的穩定性。有高精度機 床的保證，可切出更高的位置精度和尺寸精度。針對不同尺寸的液晶面板而配備 多種精密治具組合，可保證切出完美的效果。

該切線設備設計為激光器輸出，雙 CCD，工控電腦，顯示器。

1、普力森 PLS-DPE 端泵激光液晶切線機相關參數
