一、攜帶型短路接地線概述

攜帶型短路接地線是按能源部SD332-89技術標準，結合廣大電力工作者對接地線的改進要求，由本公司科研人員及電力系統工程技術人員共同開發的一種新型產品。攜帶型短路接地線通過電力部安全工器具質量監督檢測測試中心的型式試驗，所有試驗項目全部合格。

     二、攜帶型短路接地線結構特點

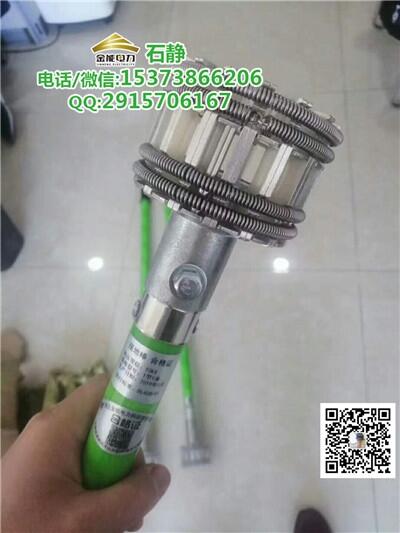

     1. 攜帶型短路接地線由導線端線夾、短路線、匯流夾、接地線、接線鼻、接地端線夾或臨時接地極以及接地操作棒等組成。

     2. 導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。

     3.攜帶型短路接地線接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂、玻璃纖維精制而成，同時對操作手柄加裝硅橡膠護套，合牢固，絕緣更為安全可靠。

     4.攜帶型短路接地線短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，確保作業人員在操作中的安全。

     5.攜帶型短路接地線接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股，提高了接地線的可靠性和使用壽命。

     三、攜帶型短路接地線分類及型號說明

攜帶型短路接地線按照操作棒接電線夾與短路接地引導線不同分別進行分類：

1．線路型短路接地線：適用于架空線路停電檢修用。

(1)雙舌式接地棒（雙簧接地棒）：具體規格分為：10kV雙簧接地棒，35kV雙簧接地棒，110kV雙簧接地棒，220kV雙簧接地棒。

(2)單舌式接地棒 (單簧接地棒) ：具體規格分為：10kV單簧接地棒，35kV單簧接地棒，110kV單簧接地棒，220kV單簧接地棒

2．變電型短路接地線：適用于銅鋁排母線和室內外開關柜內停電檢修用。

(1)平口螺旋壓緊式接地棒(變電型)：具體規格分為：10kV平口螺旋式接地棒，35kV平口螺旋式接地棒，110kV平口螺旋式接地棒，220kV平口螺旋式接地棒

(2)手握式接地棒(變電型)：具體規格分為：10kV手握式接地棒，35kV手握式接地棒

3．按短路接地引導線分：

(1)組合式接地線。三相短路接地線經匯流夾后共同使用一條接地引導線接地。

(2)分相式接地線。每相短路接地線由獨立的引導線接地。

備注：短路接地線接地引導線標稱截面有：16 mm2, 25mm2,35mm2,50mm2,70mm2,95mm2;可根據電壓等級及額定短路電流大小進行選擇
