華為OLT設備SmartAX MA5800-X15 IEC業務框

外觀結構

MA5800-X15業務框有20個槽位，頂部配置一個風扇框。業務框通過掛耳固定在機柜中。

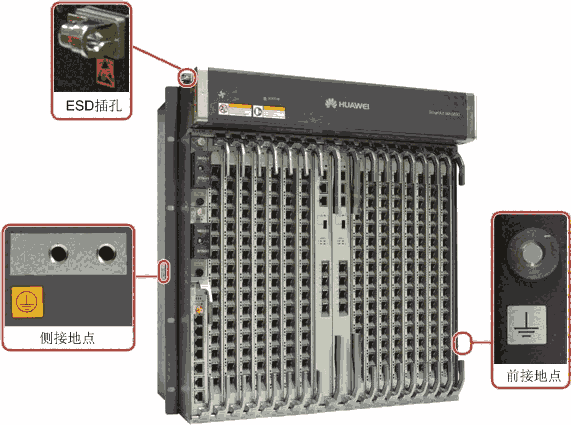

ESD插孔

MA5800-X15業務框的ESD插孔位于風扇框左側，用于連接防靜電腕帶，防止靜電放電對設備的損害。

接地

注意：

地線的正確連接是MA5800-X15業務框防雷、防干擾的重要保障，必須正確地接好地線。安裝在華為機柜時，業務框已通過掛耳接地，無需單獨連接地線。安裝在第三方機柜時，則需要用單獨地線連接業務框和機柜接地點。

MA5800-X15業務框接地點有兩處，一處位于業務框側面，另一處位于業務框右側掛耳下方。

MA5800-X15業務框的電源輸入端，接有噪聲濾波器，其中心地與業務框直接相連，稱作機殼地（即保護地）。此機殼地必須良好接地，以使感應電、泄漏電能夠安全流入大地，并提高整機的抗電磁干擾的能力。

連接時，用一根接地電纜將業務框接地點與機房接地排或大地連接，機房的接地電阻建議小于10Ω，同時請參考國家或當地的相關標準。

物理參數

介紹MA5800-X15業務框的尺寸、重量、電源和功耗參數。

尺寸和重量
