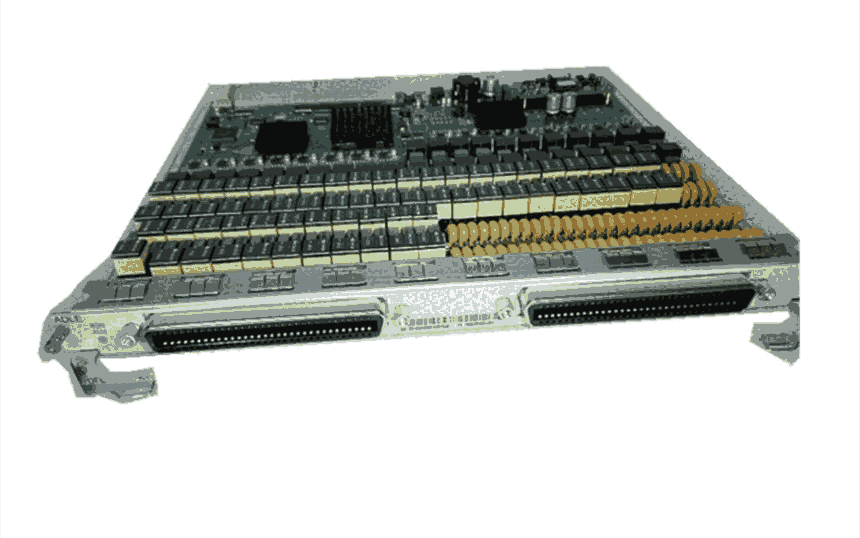

ADLE 32路ADSL2+業務板

華為MA5616光接入設備作為GPON/EPON系統中MDU設備，和局端OLT設備配合使用，可以提供GPON/EPON接入業務，滿足FTTB光纖到樓等組網需求。
華為MA5616 ASRB 32路語音板示意圖

硬件外觀

華為MA5616支持6個槽位，其中4個業務板槽位，一個電源板槽位，一個主控板槽位。華為MA5616采用標準19英寸設計，設備高度2U。根據配置不同的電源板，華為MA5616的三種外觀如圖所示：
華為MA5616外觀圖（交流供電+備電）

華為MA5616外觀圖（交流供電）




華為MA5616外觀圖（直流供電）


配置

華為MA5616的0槽位配置主控板，1～4槽位為業務板槽位，5槽位配置電源板；詳細如下圖所示：


單種業務板配置原則：

提供POTS業務板，支持所有4個槽位滿配。

提供ISDN業務板，支持所有4個槽位滿配。

提供ADSL2+業務板，支持所有4個槽位滿配。

提供VDSL2業務板，支持所有4個槽位滿配。

提供SHDSL業務板，支持所有4個槽位滿配。

混合配置原則如下：ADSL2+、VDSL2、SHDSL、POTS、ISDN之間都可以混配。


華為MA5616支持的單板

簡稱
全稱
功能簡介

CCUB
中央控制單元板
主要完成上行業務匯聚，設備管理及對各個接口模塊的業務管理等功能。

ASRB
32路窄帶用戶板
支持VoIP業務，提供POTS用戶接入。

ASPB
64路窄帶用戶板
支持VoIP業務，提供POTS用戶接入。

ADLE
32路ADSL2+業務板
支持32路ADSL2+ over POTS接入，內置分離器。

VDSE
24路VDSL2 over POTS業務板
支持24路VDSL2 over POTS接入，內置分離器。

PAIA
交流電源板
支持交流輸入電壓轉換，輸出-48VDC、+12VDC和+3.3VDC，不支持蓄電池接入。

PAIB
交流電源板
支持交流輸入電壓轉換，輸出-48VDC、+12VDC和+3.3VDC，并支持蓄電池接入。

PDIA
直流電源輸入接口板
支持轉接-48V直流輸入，實現機箱對-48VDC、+12VDC和+3.3VDC的供電需求。



華為MA5616設備參數表

類型
尺寸（寬×深×高）
重量

MA5616 ONU設備尺寸（不帶掛耳）
442mm×245mm×88.1mm
滿配置重量

(DSL＋POTS）≤7 kg

MA5616 ONU設備尺寸（帶19英寸掛耳）
482.6mm×245mm×88.1mm
