Y4-73鍋爐引風機和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的通、引風系統。在無其它特殊要求時，G4-73亦可用于在礦井通風及一般通風。

鍋爐通風機輸送的介質為空氣，溫度不得超過80℃；引風機輸送的介質為煙氣，溫度不得超過250℃。

在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。

風機的型式

1、通風機與引風機均制成單吸入，各有№8—29.5共13個機號。

2、從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機，以“左”表示。

3、風機的出風口位置，以機殼的出風口角度表示。

4、風機的傳動方式為D式，均采用彈性聯軸器聯接。

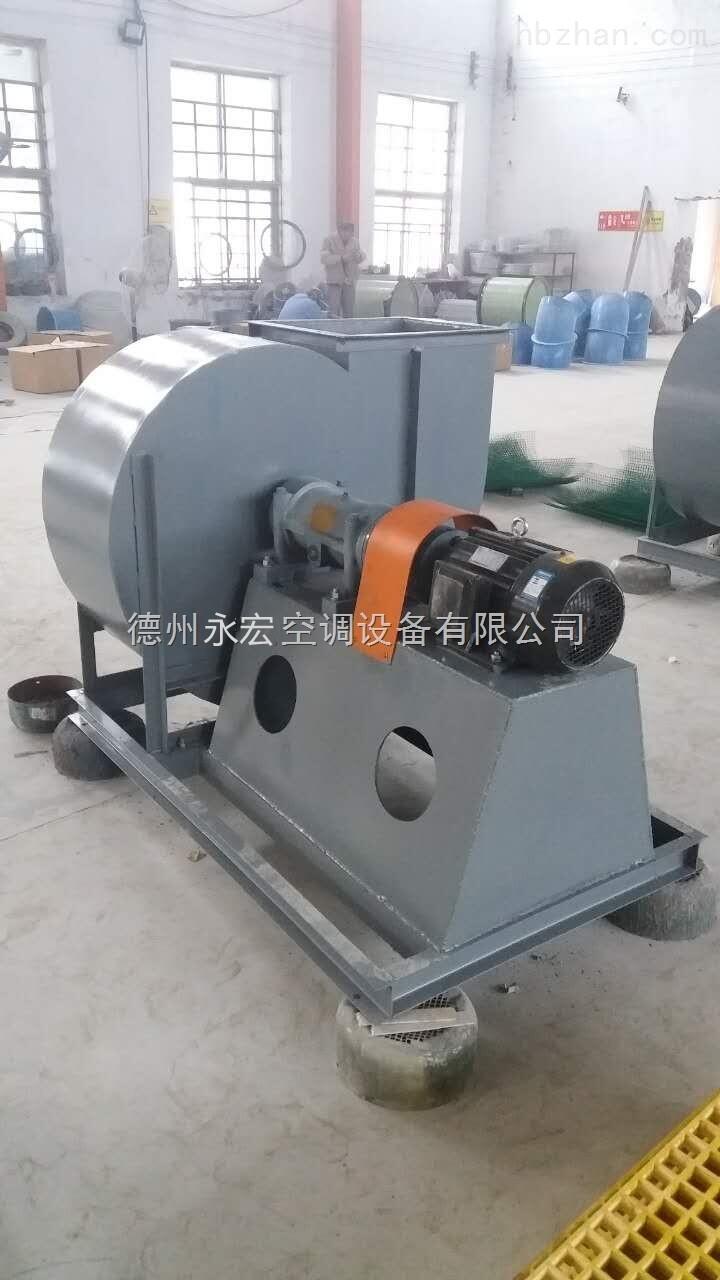

Y4-73鍋爐引風機的結構

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

1、葉輪——12后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了德州永宏風機主效率、低噪聲、高強度。葉輪經靜動平衡校正和超速運轉試驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。

2、機殼——用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8—12機殼作成整體結構，不能拆開，№14—16機殼作成兩開式，№18—29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。

3、進風口—收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。

4、調節門—用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0度（全開）到90度（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。

5、傳動—傳動部分的主軸由鋼制成，德州永宏提供風機均采用滾動軸承。軸承箱有兩種形式：№8—16用整體的筒式軸承箱；№18—29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標示要求�！�8—16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加輸水管，耗水量隨氣溫不同而異，一般按0.5—1m3/h考慮。

Y4-73鍋爐引風機風機的性能與選擇

      Y4-73鍋爐引風機安裝調試和操作

在安裝前首先應準備好安裝所需的材料及工具，并對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

（一）在安裝操作過程中必須注意下列幾點：

1、在一些接合面上，為防生銹，減少拆卸困難，應涂上潤滑脂或機油。

2、在上接合面的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。

3、檢查機殼內及其它殼體內部，不應有掉入和留下的工具或雜物。

（二）安裝要求

1、按圖紙所示位置及尺寸安裝，為得到率特別要保證進風口與葉輪的間隙尺寸。

2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。兩軸不平行允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。

3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。

4、風機安裝后，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。

5、安裝風機進口出口管道時，重量不應加在機殼上。

6、全部安裝后，經總檢合，方可試運轉。

（二）風機的試運轉

1、風機的試運轉應在無載荷（關閉進氣管道閘門或調節門）情況下進行。

2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。

3、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時

（三）風機的操作

1、風機啟動時，應做下列準備工作：

1關閉調節門。

2檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。

3聯軸器應加保護罩。

4檢查軸承的油位是否在與油位之間。

5點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震、松動等現象，如有應排除之。

2、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3mm/s。

3、下列情況下，必須緊急停車：

1發覺風機有劇烈的噪聲；

2軸承的溫度劇烈上升；

3風機發生劇烈振動和撞擊。

GY4-73鍋爐引風機風機的維護

（一）風機維護工作制度

1、風機必須專人使用，專人維修。

2、風機不許帶病運行。

3、定期清除風機內部的灰塵，特別是葉輪上的灰塵、污垢等雜質，以防止銹蝕和失衡。

4、德州永宏風機維修必須強調首先斷電停車。

（二）風機正常工作運轉中的注意事項

1、如發現流量過大，或短時間內需要較小的流量時，可利用調節門進行調節。

2、對溫度計及油標的靈敏性定期檢查。

3、除每次拆修后應更換潤滑油外，正常情況下3—6月更換一次潤滑油。

（三）風機的主要故障及原因

1、軸承箱劇烈振動

1風機軸與電機軸不同心，聯軸器裝歪；

2機殼或進風口與葉輪磨擦；

3基礎的剛度不牢固；

4葉輪鉚釘松動或葉輪變形；

5葉輪軸盤與軸松動，或聯軸器螺栓松動；

6機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；

7風機進出氣管道安裝不良；

8轉子不平衡；

9引風機葉片磨損。

2、軸承溫升過高

1軸承箱劇烈振動；

2潤滑油脂質量不良、變質、含有過多灰塵、粘砂、污垢等雜質；

3軸承箱蓋、座聯接螺栓緊力過大或過��；

4軸與滾動軸承安裝歪斜，前后二軸承不同心；

5滾動軸承損壞。

3、電機電流過大或溫升過

1開車時進氣管道閘門或節流閥未關嚴；

2流量超過規定值；

3風機輸送氣體的密度過大或粘性物質；

4電機輸入電壓過低或電源單相斷電；

5聯軸器聯接不正，皮圈過緊或間隙不勻；

6受軸承箱劇烈振動的影響。

（四）安裝和修理時與廠家聯系

訂貨須知

訂貨時須書面注明風機的機號、轉速、風量、風壓、出風口角度、旋轉方向，以及電動機型號規格。
