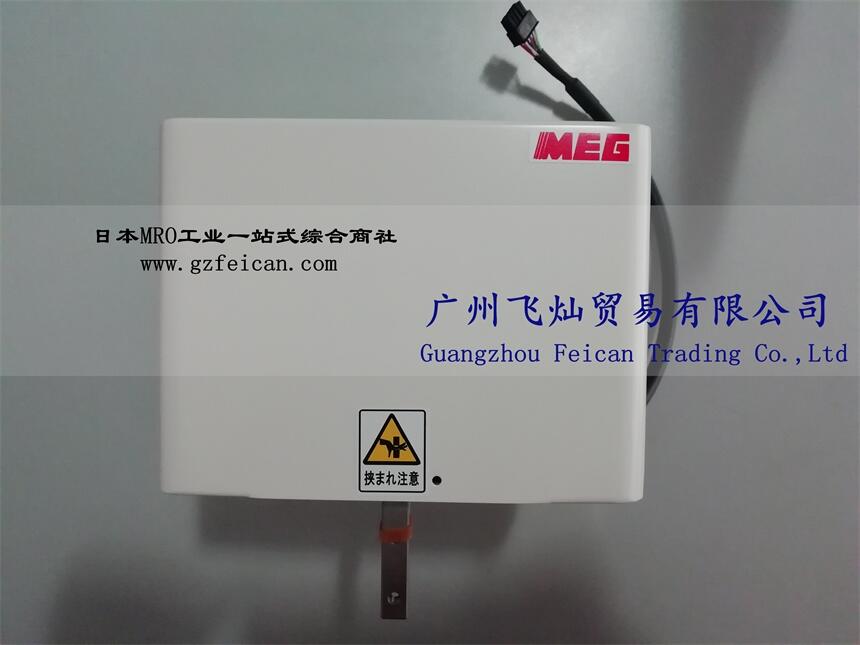

日本MEG自動交換裝置X6307A-66SB-AS-S3C

PPUパルス制御モータタイプを使えば
ワークの高速安定搬送が実現します

高速?高精度?コンパクトを目的に開発した製品です。
X／Zの乗り移りのスムーズさ、Z動作時のX軸確実ロッキングメカ。
長年に亙りメカニズム製品を手がける中で培われてきた技術を集結した信頼のPPUです。

自動組立において高速サイクルでワークを組み立てる場合、安定搬送実現のため制御用モータの採用や低慣性の機構を、都度機械仕様に合わせ製作している狀況が多く見られます。そのPPUを作り上げる労力は計り知れず、標準化された高速搬送機構の確立が重要視されてきました。私たちは長年にわたる自動組立システム製作のなかでカム式PPUの優れた安定搬送性をベースに、今まで培ってきたメカニカルを融合させながらステッピングモータ式PPUの製品化を実現しました。自動組立システムをはじめFAの企畫にもMEGのPPUをご利用ください。
ステッピングタイプ及びαSTEPタイプは専用のモーションコントローラも用意しています。

実際にワークを搬送している映像をご覧ください。

チップ搬送デモ機

小さな電子部品を吸著搬送します。。

Model,X6305A
映像を見る

Ｅリング組付けデモ機

?1.2の止め輪を高速搬送します。

Model,X6035A
映像を見る

電子部品位置決め?反転?搬送

ＭＥＧのユニットにより安定搬送が実現できます。

Model,X6303S
映像を見る

平行ピンの高速搬送

応答性の高いエコマルチチャックで高精度搬送できます。

Model：X6305S
映像を見る

重量物搬送

小型でも重量物搬送できます。

Model,X6309W
映像を見る

モーションチェンジャー

多點供給を簡単に実現します。

Model：MMC010（モーションチェンジャー）
Model：MPC020-PPU（モーションコントローラ）
映像を見る

ppu-pulse6311FWS

ベアリング搬送

搬送スタイルに合わせアームを自由に配置。

Model,X6311FWS（フロントヘッドモデル）
映像を見る

■機種一覧：コンパクトモデル

●フロントヘッドモデル

●移動ヘッドをフロント部に配置して、アーム取出し方向の自由設計を実現しました。

●スライドガイドは、Ｘ軸?Ｚ軸とも２列構成で、従來品の１列ガイドに比べ剛性アップしました。

●高可搬タイプの搬送質量０．５ｋｇに対し、フロントヘッドは２ｋｇまで搬送可能です。

●直行軸モータ付を用意しました。PPU奧行が省スペースになります。

ストローク（mm）		最速サイクルタイム（sec）	最速時可搬質量（g）	可搬質量（g）	モデルNo.	カタログ	2D CAD	3D CAD
モデル No.	駆動方式	最速サイクルタイム（sec）	最速時可搬質量（g）	可搬質量（g）	モデルNo.	カタログ	2D CAD	3D CAD
50	0～15	0.38	100	2000	X6305FWS	（P11～16）		－
60	0～21	0.58			X6306FWS
70	0～24	0.58			X6307FWS
80	0～30	0.66			X6308FWS
90	0～32	0.66			X6309FWS
100	0～36	0.74			X6310FWS
110	0～40	0.74			X6311FWS
120	0～36	0.8			X6312FWS
130	0～40	0.8			X6313FWS

※最速サイクルタイムは、αSTEPのAC電源仕様の場合です。
※αSTEPはオリエンタルモーター（株）の登録商標です。
※CADデータは、[AZM66AC-PS10]付きです。（αSTEP AZ AC電源）その他のモータ付も用意しています。お問い合わせください。
※直行軸モータ CAD図面はお問い合わせください。

駆動モータ充実！用途に合わせて選べます。

	αSTEPの豊富なシリーズから選べます。
	●紹介資料はこちらから ●ＣＡＤ図面はd-sales@meg.co.jpへご請求ください。

●αSTEP AR DC電源入力タイプ（片軸仕様）

●クローズドループ制御の「ARシリーズ」DC電源タイプのモータを採用しました。[オリエンタルモーター(株)]

●モータ後部センサ＆ドグ無しモデルです。

※CAD図面をご利用いただくにはユーザ登録が必要です。

タイプ

ストローク
(X×Z)
mm

最速サ
イクル
タイム
(sec)

最速時
可搬
質量
(ｇ)

可
搬質量
(ｇ)

特徴

型式

モータ型式

カタログ

2D CAD

3D CAD

名
稱

記號

モデル
Ｎｏ.

駆動
方式

軽
可
搬

Ｓ
（小型）

30×10

0.26

200

モータ片軸
クローズドループ
制御で信頼性が
向上します。
モータ後部ドグ＆
センサ無しモデル
です。
モータ後部に飛び
出しがないのでコ
ンパクトです。

X6303S

66SA

ARシリーズ
ARM66SAK
（片軸）

40×12

0.3

X6304S

50×15

0.32

X6305S

Ａ
（中型）

30×10

0.3

200

X6303A

66SA

ARシリーズ
ARM66SAK
（片軸）

40×12

0.4

X6304A

50×15

0.4

X6305A

60×15

0.5

X6306A

70×15

0.5

X6307A

80×15

0.6

X6308A

90×15

0.6

X6309A

100×20

0.64

X6310A

110×20

0.64

X6311A

高
可
搬

Ｗ
（高可搬）

60×15

0.5

100

300

X6306W

66SA

ARシリーズ
ARM66SAK
（片軸）

70×15

0.5

X6307W

80×15

0.6

X6308W

90×15

0.6

X6309W

100×20

0.7

X6310W

110×20

0.7

X6311W

60×15

0.45

100

500

X6306W

69SA

ARシリーズ
ARM69SAK
（片軸）

70×15

0.45

X6307W

80×15

0.5

X6308W

90×15

0.5

X6309W

100×20

0.6

X6310W

110×20

0.6

X6311W

高
可
搬
ロ
ン
グ

ＷＳ
高可搬
ロング

100×36

0.9

100

500

X6310WS

69SA

ARシリーズ
ARM69SAK
（片軸）

110×40

0.9

X6311WS

120×42

1.0

X6312WS

130×46

1.0

X6313WS

※αSTEPはオリエンタルモーター（株）の登録商標です。
※ドライバ（ARD-K）はお客様での手配となります。
※CAD図面にはオプションの図も含まれています。

●αSTEP AR DC電源入力タイプ（両軸仕様）
	●クローズドループ制御の「ARシリーズ」DC電源タイプのモータを採用しました。[オリエンタルモーター(株)] ●モータ後部センサ＆ドグ付きモデルです。

※CAD図面をご利用いただくにはユーザ登録が必要です。

タイプ

ストローク
(X×Z)
mm

最速サ
イクル
タイム
(sec)

最速時
可搬
質量
(ｇ)

可
搬質量
(ｇ)

特徴

型式

モータ型式

カタログ

2D CAD

3D CAD

名
稱

記號

モデル
Ｎｏ.

駆動
方式

軽
可
搬

Ａ
（中型）

30×10

0.3

200

モータ両軸
クローズドループ
制御で信頼性が
向上します。
モータ後部ドグ＆
センサ付モデル
です。
モータ後部のセン
サ＆ドグは3
ヶ取り付けでき、
各種タイミングに
利用できます。

X6303A

66SB

ARシリーズ
ARM66SBK
（両軸）

40×12

0.4

X6304A

50×15

0.4

X6305A

60×15

0.5

X6306A

70×15

0.5

X6307A

80×15

0.6

X6308A

90×15

0.6

X6309A

100×20

0.64

X6310A

110×20

0.64

X6311A

高
可
搬

Ｗ
（高可搬）

60×15

0.5

100

300

X6306W

66SB

ARシリーズ
ARM66SBK
（両軸）

70×15

0.5

X6307W

80×15

0.6

X6308W

90×15

0.6

X6309W

100×20

0.7

X6310W

110×20

0.7

X6311W

60×15

0.45

100

500

X6306W

69SB

ARシリーズ
ARM69SBK
（両軸）

70×15

0.45

X6307W

80×15

0.5

X6308W

90×15

0.5

X6309W

100×20

0.6

X6310W

110×20

0.6

X6311W

高
可
搬
ロ
ン
グ

ＷＳ
高可搬
ロング

100×36

0.9

100

500

X6310WS

69SB

ARシリーズ
ARM69SBK
（両軸）

110×40

0.9

X6311WS

120×42

1.0

X6312WS

130×46

1.0

X6313WS

●専用モーションコントローラ（ステッピングモータ、αSTEPタイプ）

モデル	モデルNo.	特徴
	MPC020-PPU-α	豊富なモーションパターン用意。プログラムレスで簡単セットアップ。

●モーションチェンジャー

モデル	モデルNo.	特徴
	MMC010	モーションコントローラで設定したスピード及び左右停止高さを 16種類記憶でき、上位からの動作選択で運転できます。

●外部入力

●お客様ご用意のモータを取り付けできます。

●モータ軸穴はΦ8、Φ10を用意しています。

※CAD図面をご利用いただくにはユーザ登録が必要です。

タイプ

ストローク
(X×Z)
mm

最速サ
イクル
タイム
(sec)

最速時
可搬
質量
(ｇ)

可
搬質量
(ｇ)

特徴

型式

モータ
軸穴

カタログ

2D CAD

3D CAD

名
稱

記號

モデル
Ｎｏ.

駆動
方式

軽
可
搬

Ａ
（中型）

30×10

0.3

200

モータなし
裝置標準の制御
モータを採用した
り、裝置スペース
に合わせたモータ
レイアウト変更など、
ご利用の幅が広が
ります。

X6303A

C08
C10

Φ8
（C08）
Φ10
（C10）

40×12

0.4

X6304A

50×15

0.4

X6305A

60×15

0.5

X6306A

70×15

0.5

X6307A

80×15

0.6

X6308A

90×15

0.6

X6309A

100×20

0.64

X6310A

110×20

0.64

X6311A

高
可
搬

Ｗ
（高可搬）

60×15

0.45

100

500

X6306W

C08
C10

Φ8
（C08）
Φ10
（C10）

70×15

0.45

X6307W

80×15

0.5

X6308W

90×15

0.5

X6309W

100×20

0.6

X6310W

110×20

0.6

X6311W

高
可
搬
ロ
ン
グ

ＷＳ
高可搬
ロング

100×36

0.9

100

500

X6310WS

C08
C10

Φ8
（C08）
Φ10
（C10）

110×40

0.9

X6311WS

120×42

1.0

X6312WS

130×46

1.0

X6313WS

タイミングプーリをご使用する場合の取付參考図を用意しています。

■機種一覧

※CAD図面をご利用いただくにはユーザ登録が必要です。
※ESCAPEMENTのPDFカタログデータは各モデル共通のデータになります。

モデル

モデルNo.

特徴

ストローク
(mm)

推力
(N)

センサ

質量
(g)

提供データ

カタログ

CADデータ

3D CAD

X9702A

- X9702A -

小型?高速

ベーシックモデル
手動ハンドル付の
基本モデルです。

- X9702B -

後退端確認センサと
手動ハンドル付のモデルです。
基本モデルです。

- X9702C -

外部入力モデルです。
モータ駆動でエアレス
環境に対応できます。

4.5

106

X9702B

106

X9702B-S

1ヶ付

116

X9702B-SS

2ヶ付

126

X9702C

X9703P

安定分離?種類豊富
1つの電磁弁で制御でき、
システムのシンプル化と
コストダウンを実現

センサ販売中止予定と
代替品のご案內

11.5
(1.17kgf)

250

X9703P-S

1ヶ付

276

X9703P-SS

2ヶ付

302

X9704P

22.5
(2.4kgf)

400

X9704P-S

1ヶ付

426

X9704P-SS

2ヶ付

452

X9705P

15.1
(1.5kgf)

650

X9705P-S

1ヶ付

672

X9705P-SS

2ヶ付

702

X9706B

耐衝撃性抜群

15.0
(1.5kgf)

550

X9706B-S

1ヶ付

560

X9706B-SS

2ヶ付

570

●機種選定

■エコノミタイプ [ストローク：80×20]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W	旋回90° アタッチメント
	X6092A	センタキャリ	軽量ワークの高速搬送にも便利	○	80×20	±0.015	25	○

	X6072AL X6072AR	サイドキャリ	軽量ワークの高速搬送にも便利	○	80×20	±0.015	25	○

■スタンダードタイプ [ストローク：100×30 / 100×50]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W	旋回90° アタッチメント
	X6091A	センタキャリ	一般用?多用途	○	100×30	±0.015	25	○

	X6091SA	センタキャリ	一般用?多用途上下ロングストローク	○	100×50	±0.015	25

	X6071L X6071R	サイドキャリ	一般用?多用途	○	100×30	±0.015	25	○

	X6071SL X6071SR	サイドキャリ	一般用?多用途上下ロングストローク	○	100×50	±0.015	25

	X6071WL X6071WR	サイドキャリ	重量物搬送対応の高剛性多用途	○	100×30	±0.015	25	○

	X6071WSL X6071WSR	サイドキャリ	重量物搬送対応の高剛性多用途上下ロングストローク	○	100×50	±0.015	25

	X6074HSL X6074HSR	サイドキャリ	高速?高荷搬	○	100×50	±0.015	40

	X6076WL X6076WR	サイドキャリ	オーバヘッド高さを押さえた省スペース重量物搬送対応の高剛性	○	100×30	±0.015	25	○

	X6076WSL X6076WSR	サイドキャリ	オーバヘッド高さを押さえた省スペース重量物搬送対応の高剛性上下ロングストローク	○	100×50	±0.015	25	○

■マルチグタイプ [ストローク：90×30 / 130×30?50]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W	旋回90° アタッチメント
	PPM09030	センタキャリ	取り付けも搬送仕様も裝置スタイルにぴったりフィット！	-	90×30	±0.015	外部入力仕様（ 25W相當）	○

	PPM13030 PPM13050	センタキャリ		-	130×30 130×50	±0.02	外部入力仕様（ 25W相當）	○

■セミロングタイプ [ストローク：160×35 / 160×50]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W	旋回90° アタッチメント
	X6094	センタキャリ	フリーフローコンベアにも使えるロングストローク	○	160×35	±0.015	25	○

	X6094S	センタキャリ	背の高いワークのロング搬送にも便利	○	160×50	±0.015	25	○

	X6074L X6074R	サイドキャリ	フリーフローコンベアにも使えるロングストローク	○	160×35	±0.015	25	○

	X6074SL X6074SR	サイドキャリ	背の高いワークのロング搬送にも便利	○	160×50	±0.015	25

■ロングタイプ [ストローク：200×50]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W
	X6085	センタキャリ	ボールブッシュで廉価最長ストローク	-	200×50	±0.035	40
	X6085	センタキャリ	ボールブッシュで廉価最長ストローク

■フレキシブルタイプ [ストローク：100×25]

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	リニアガイド	ストローク (X×Z)mm	動的繰返し精度 mm	モータパワー W
	X6091F	センタキャリ	PPU型ロボット X?Zストローク可変	○	100×25	±0.025	-
	X6091F	センタキャリ	PPU型ロボット X?Zストローク可変	※CADデータはお問い合せください。

■メカコントローラ

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	概要	特徴	仕様
	MCR MSS	カム軸に取り付け、原點位置の検出やチャックの動作タイミング検出などに利用できます。	角度調整は2枚合わせ式のため簡単。検出ドグは180°、仕様にあわせて切り取れます。	連數：1～6 穴徑：φ8?10?12

※ドグのみ１０枚セット品を用意しています。

■外部入力タイプ（オプション）

モデル

基本モデルNo.

備考

X6071
X6071S
X6071W
X6071WS
X6074
X6074S
X6074HS
X6076W
X6076WS

●各モデルのPDFカタログもご覧ください。
●CAD図面は左の基本モデルをクリックしてください。

■旋回アタッチメント（センタキャリ）

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	ストローク (X×Z)mm
	X6092A	CWL CWR	供給＋90°ヒネルワークの姿勢変換や位置変換	80×20

	X6091A	CWL CWR		100×30

	X6094	CWL CWR		160×35

	X6094S	CWL CWR		160×50

■旋回アタッチメント（サイドキャリ）

※CAD図面をご利用いただくにはユーザ登録が必要です。

モデル	モデルNo.	キャリタイプ	特徴	ストローク (X×Z)mm
	X6072AL	CWL CWR	供給＋90°ヒネルワークの姿勢変換や位置変換	80×20

	X6072AR	CWL CWR		80×20

	X6071L	CWL CWR		100×30

	X6071R	CWL CWR		100×30

	X6071WL	CWL CWR		100×30

	X6071WR	CWL CWR		100×30

	X6076WL	CWL CWR		100×30

	X6076WR	CWL CWR		100×30

	X6076WSL	CWL CWR		100×50

	X6076WSR	CWL CWR		100×50

	X6074L	CWL CWR		160×35

	X6074R	CWL CWR		160×35
