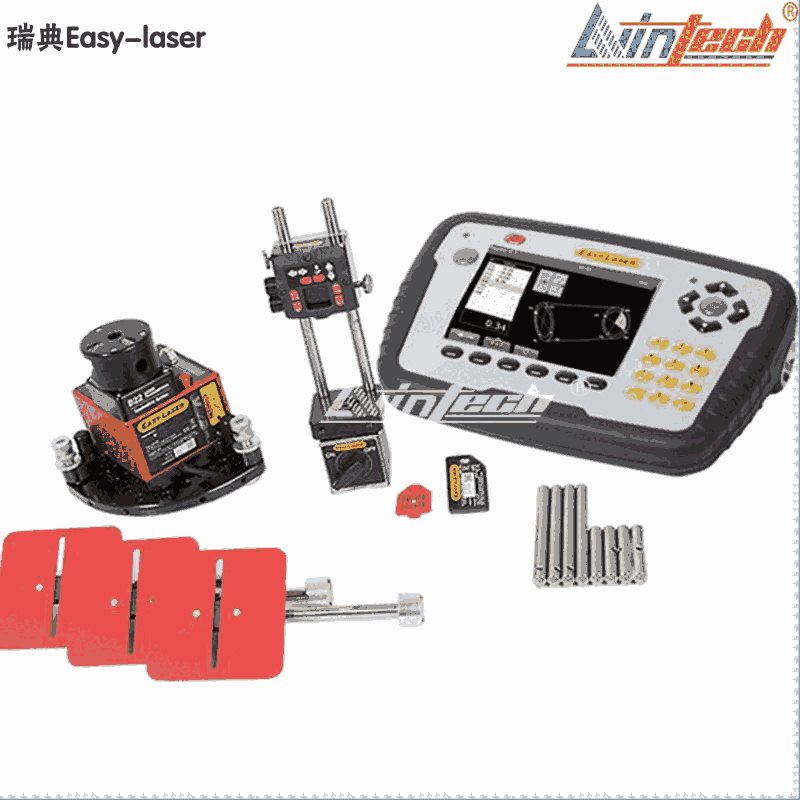

瑞典EL-9PLUS設備幾何校準儀設備測量幾何形狀
簡單介紹
EL-9PLUS是上乘的計量測試系統，主要檢查測量設備的幾何形狀：直線度，旋轉方向、平面度和垂直度，同時還可以進行激光軸對中測量。采用點激光PSD技術，有效測量距離為40m，精度可達0.0001mm,增加配件可擴展更多測量， IP67的設計。
產品描述
EL-9PLUS是上乘的計量測試系統，主要檢查測量設備的幾何形狀：直線度，旋轉方向、平面度和垂直度，同時還可以進行激光軸對中測量。采用點激光PSD技術，有效測量距離為40m，精度可達0.0001mm,增加配件可擴展更多測量， IP67的設計。
主要特點：提高機器的可靠性和生產率，有效保證的生產效率，提高密封性，減少潤滑油泄漏，降低潤滑油消，減少摩擦，降低能耗，利用潤滑劑，降低機械過熱和二次損壞的風險，軸承和密封件壽命延長，減少零件更換的機率，節省能源，減少停機檢修時間，無需培訓，操作簡單方便，機器設備的精準對中，可減少生產時的故障風險。
EL-9PLUS測量單元技術參數
探測器類型線
雙軸PSD 20×20 mm
分辨率    0.0001 mm
測量誤差    ±1%
測量距離    20m
激光類型    二極管激光
激光波長    635-670 mm
激光等級   **等級二級
激光功率     <1 mW
傾角計精度   0.1°
溫度傳感器精度    ±1℃
防護等級    IP66、67
工作溫度   -10℃-50℃
內置電池   鋰電池
材質    鋁合金
尺寸    60×60×42 mm
重量   202 g
顯示單元
尺寸類型   5.7寸彩色屏幕
顯示精度    0.001 mm
電源管理   無間斷電源EndurloTM管理系統
內置電池   鋰電池
電池類型   4節2號干電池
工作時長  30小時
工作溫度   -10℃-50℃
接口   USB A,USB B,電纜接口
內存容量  >100000組數據
附加功能   計算器,單位轉換
防護等級    IP65
材質   PC/ABS/TPE
尺寸   180×180×45
重量   1250 g

D22激光發射器
激光類型    二極管激光
激光波長    635-670 mm,可見紅光
激光等級    **等級二級
激光功率   <1 mW
激光直徑  6 mm
測量距離   40 m
電池類型   1節2號干電池
工作時間    24小時
工作溫度   0℃-50℃
調平范圍    ±30 mm/m
水平泡傾斜精度  0.02 mm/m
垂直度精度   0.01 mm/m
平整度   0.02 mm/m
轉彎   0.1 mm/m
粗水平泡傾斜精度   5 mm/m
材質  鋁合金
尺寸   139×169×139 mm
重量    2650 g
