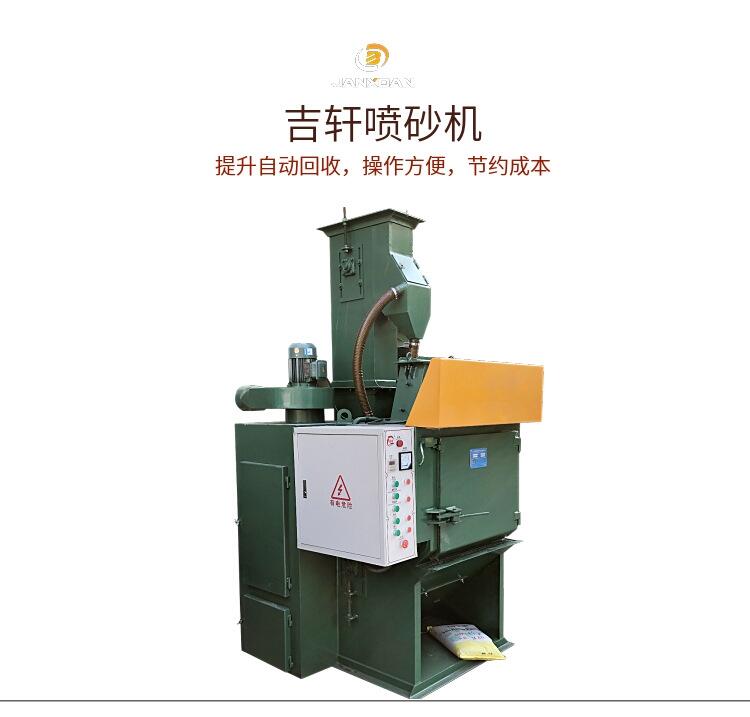

吉軒滾筒式無氣拋丸機噴砂機

拋丸清理過程

（1）將規定量（150kg），陸續加入滾筒內，然后放入工件，關閉室門，準備開車。

（2）啟動除塵器風機。

（3）將拋丸器時間繼電器調至所需選擇的拋丸清理時間，按先后次序依次啟動提升機，滾筒正轉，拋丸器開始拋丸清理工作。當達到規定清理時間后，蜂鳴器發出鳴響信號，拋丸器——提升機——滾筒正轉——除塵器依次停止。

（4）當拋丸器完成停止后，方可打開操作門，按動滾筒反轉按鈕，物料即可自動卸出。

（5）遇有緊急情況，可按總停按鈕，機器立即停止工作。

（6）全部工作完畢后應及時關閉除塵器。

（7）在排塵及丸砂分離通風管上裝有蝶閥，根據粒度不同，可適當調整蝶閥，以得到較好的分離效果。

（8）拋丸器定向套的調試：定向套出廠前已經近使用要求調整好工作位置，但在使用過程中因定向套磨損，使擴散角加大導致拋丸中其它護板的磨損加快，且影響清理效果，此時應及時調整定向套的開口方向，調整方法可參考調整定向套示意圖，定向套磨損超過10mm時應更換新套（開口方向與水平夾角約45°）。

主要技術參數

（1）履帶端盤直徑…………………………………800mm

（2）履帶端盤轉數…………………………………3.6r/min

（3）被清理工件單件重量……………………10kg

（4）滾筒載重量（易翻滾件）………………300kg

（5）生產率…………………………………………600-1200kg/h（灰鑄件）

（6）拋丸器：

   轉    數……………………………………… 2960r/min

   葉輪直徑……………………………………… Q034拋丸器1臺

   拋 丸 量……………………………………… 210kg/min

   拋丸器功率…………………………………… 11kw

（7）除塵器風量……………………………………2000m³/h

（8）總裝機容量……………………………………16.2kw

（9）機器外形尺寸（長×寬×高）………………1400×1350×3850mm
